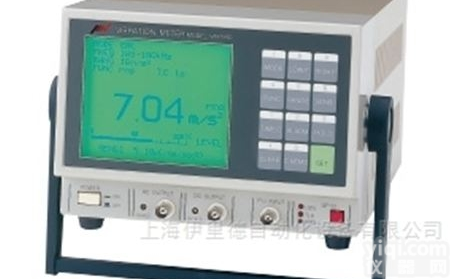

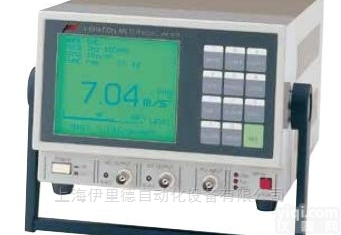

VM-1970 伊里德代理日本IMV电子式电荷充电振动计

压电式加速度传感器

加速度 : 1 Hz - 100 kHz ( ± 3 dB )、3 Hz - 70 kHz ( ± 0.5 dB )
速度 : 3 Hz - 6 kHz ( ± 0.5 dB )
位移 : 3 Hz - 600 Hz ( ± 0.5 dB )

加速度

1,10,100,1000,10000 m/s²  5 范围

速度

3 Hz - 1,10,100,1000 cm/s  4 范围
10 Hz - 1,10,100,1000 cm/s  4 范围
30 Hz - 0.1,1,10,100,1000 cm/s  5 范围

位移

3 Hz - 1,10,100,1000 mmp-p  4 范围
10 Hz - 0.1,1,10,100,1000 mmp-p  5 范围
30 Hz - 0.01,0.1,1,10,100 mmp-p  5 范围

H 函数

加速度用 2 kHz - 15 kHz的带通滤波器处理后检波,用1 kHz的低通滤波器处理后的加速度值,
在单位、量程上和加速度相同

低域切断频率 : OFF ( 1 Hz ), 3, 10, 30 Hz
高域切断频率 : 300 Hz, 1, 3, 10 k, OFF ( 100 kHz )
切断特性 : ー18 dB 巴特沃兹

• rms : 实效值

• EQP : 平均值的正弦波等价峰值

• PEAK : 峰值

• P-HOLD : 峰值的值保持

• 警报级数 : 各CH1 级

• 设定范围 : 各范围的 0 - 110 %

• 警报输出 : CH通用1a继电器触点输出 / 各CH分别垂直、TTL级别输出

• 接点容量 : DC 30 V 0.5 A、AC 120 V 0.5 A

• 波形输出 : 电压 0 - ± 5 V ( 负荷 10 kΩ以上 )

• 水平输出 : 电压 0 - + 5 V ( 负荷 10 kΩ以上 )

• 校正用输出 : 80 Hz 正弦波出力

0 - + 40 ℃

85 %RH以下 ( 无结露 )

电源 : AC 100 V ± 15 % 50 / 60 Hz 20 VA以下
电池 : 4节1号干电池、使用时间10小时以上
外部直流电源 : DC9 - 12 V

200 (W) x 290 (D) x 150 (H) mm ( 不含突起物 ) / 约 5 kg

1

AC 100 V用

1

同上用附件

1

1.5 m

1

负级型

2

2 A

1

－

2

－

报警触点输出用

电源适配器用
