GFTV 全炉膛高温工业电视监视系统

全炉膛高温工业电视监视系统

GFTV型内窥式全炉膛火焰电视监视系统是利用光学成像系统和光电子耦合技术制成。本系统采用特殊材料和风冷设计，并用高硬度耐高温的宝石镜片作为保护窗口，可以使摄像探头伸入高温锅炉内，在高温多尘的恶劣环境中长期可靠地工作。

     光学传输部分采用优质光学石英材料在1100℃高温下能正常工作，它由两个部分组成,一成像组它的功能与照像机基本相同，把采集到的图像通过凹凸镜片组传输到转像棱镜，经棱镜反射到第二组光学图像传输系统。把经过光学压缩的成像面经过传输系统移至CCD靶面，在CCD靶面上可得到一个视场角70°—90°的平行光。

     摄像部分采用大动态范围的光电自动补偿图像平衡电路，无论锅炉是点火还是满负荷运行，电子快门系统都能适应大范围火焰光强变化，使图像清晰真实。

     图像的色度和亮度通过操作器控制,操作器采用光电隔离技术,使操作器控制按钮和摄像系统完全隔离,从而避免了干扰。通过菜单功能调整图像亮度色彩、倒像、增益、自平衡，使之清晰、真实。

     系统采用水平安装，防正压炉门可调节，大视场角探头，可以适用于各种规格的锅炉，并且安装方便，维护简单

     系统设计了自动进退保护装置,在冷却风压力低时能自动将探头从炉内退出，从而避免探头长时间在炽热的锅炉内被燃烧的火焰烧坏。

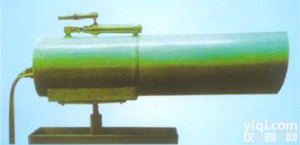

          全炉膛高温工业电视监视系统由探头、摄像系统、冷却防护装置、链条推进器、电气控制箱、气源控制箱、监视器等组成。如果双侧安装需增加现场部分同样系统一套.
