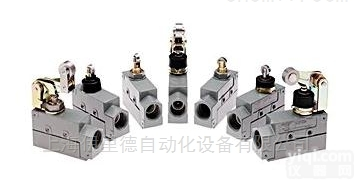

Bulletin 802B 罗克韦尔AB 精度限位开关

罗克韦尔AB 精度限位开关特性

• 坚固耐用的压铸外壳
• 工业标准尺寸
• 小尺寸
• 多个安装选项
• 宽范围工作电压和电流额定值

罗克韦尔AB 精度限位开关

概观限位开关用于电气控制系统中，以检测位置。它们由凸轮、机器组件或零件。这个机械运动然后被转换通过一组触点的启动转换成电信号。这些信号可用于螺线管、控制继电器，和电机启动器来控制输送机、升降机，电梯、机床等。它们不用于直接控制马达。

一般数据外壳等级:–无底座:NEMA 1和IP60–已启动:NEMA 1、3、4和IP65机械寿命:大约10，000，000次操作1电气寿命:大约500，000次操作(1 250V伏交流电，电阻负载)1运行速度–顶推:0.01…500毫米(0.0004…19.68英寸)。)每秒–杠杆类型:0.02…500毫米(0.0008…19.68英寸)。)每秒工作频率:–机械:120次操作/分钟–电气:20次操作/分钟工作温度:–10…80℃(14…176℉)，无结冰短路保护:适用于额定功率的快速熔断保险丝建议使用电流。1预期寿命已经计算

增加应使用提供的安装孔安装装置。这些安装孔位于侧限位开关的侧面，并安装在法兰上的限位开关的法兰上。所有侧面安装限位开关带有两个#6安装螺钉。确保正确密封安装螺钉周围，始终使用O形圈和提供垫圈。

安装扭矩规格

辊臂调节

1。辊臂可以在225°范围内自由调节。这可以通过松开螺母#1来实现。2。辊子臂也可以通过松开螺母#2旋转360°。

接线开关的接地应符合国家电气公司的要求。接地端子位于开关盖上。根据端子标记安排控制线路。根据规范拧紧端子螺钉。仅使用绝缘连接器。
