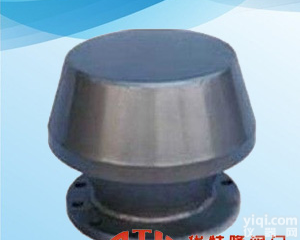

GHF-1型防火呼吸阀 GHF-1型防火呼吸阀

产品信息

产品说明：



一、产品[防火呼吸阀]的详细资料：

产品型号：GHF-1型

产品名称：防火呼吸阀

产品特点：防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。

二、操作压力：

正压：+180mm水柱 负压：-30mm水柱

三、安装方法：

将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板 ②折叠从接合管③送入罐④内展平，而后将固定板盘置于接合管法兰的ZX位置，把静电接地线⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。

1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以 减少大呼吸过程中油气外溢的损失。

2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.






四、GHF-1型防火呼吸阀主要外形与法兰连接尺寸：



规格（DN）


图号


重量（㎏/台）


安装尺寸（毫米）


A


B


80


Fcl-80-00


≈2


Φ198


n+常数


100


Fcl-100-00


≈3


Φ228


n+常数


150


Fcl-150-00


≈5


Φ318


n+常数


200


Fcl-200-00


≈8


Φ438


n+常数


250


Fcl-250-00


≈11


Φ546
