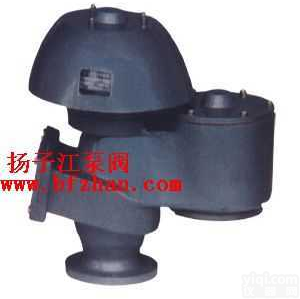

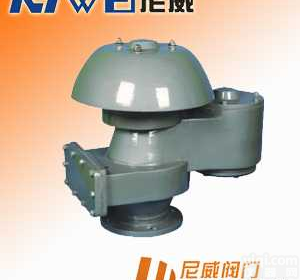

GHF-6-8A 可调节型防火呼吸阀

GHF-6-8A可调节型防火呼吸阀 防火阀
GHF-6-8A可调节型防火呼吸阀
天候阻火呼吸阀KHXF-I   带呼出接管呼吸阀KHXF-IV    带双接管呼吸阀KHXF-II
带吸入接管阻火呼吸阀     KHXF-III 单吸阀KHXF-VI     紧急放空人孔KHXF-R
砾石阻火器KZHQ-S       液压安全阀KHXF-Y                单呼阀KHXF-V
【 工作原理 】
    呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。还有重力式呼吸阀，是靠重力来调节的，当容器里面的气压达到超过重
压时该阀打开卸压。具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与吸入口阀座
严密配合。当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼出口阀瓣下方，并克服阀瓣重力以及作用
于阀瓣上的外气压力，从而打开呼出口阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。当储罐内压力低于大气
压值（即产生过低负压）时，大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐
内压力，从而打开吸入口阀瓣向储罐内补充压力，使罐内压力与大气压力保持平衡。当发生火警时，火源有可能通过进入口向储罐
内漫延，当火焰通过呼吸阀内阻火芯层的狭小孔隙时，由于器壁效应，波纹板吸收大量热源，使热损失突然增大，从而使火焰熄
灭。
【  安 装  】
    1 ）呼吸阀应安装在储罐气源的Z高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀直接和Z大的通道。通常对于立
式罐，该阀应尽量安装在罐顶ZY顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近； 2 ）当需要安装两个呼吸
阀时，它们与罐顶ZX应对称布置； 3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离该阀接口，并由罐顶部插入储
罐内约200mm，这样氮气进罐后不直接排出，达到氮封的目的。
