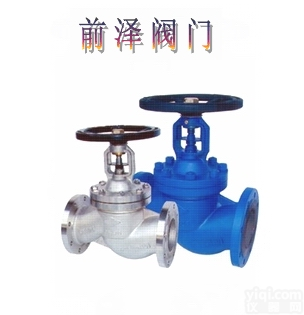

波纹型高温高压截止阀J61Y
主要参数:
1. 制造标准: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
波纹型高温高压截止阀J61Y 主要零件材料/Materials of main parts
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
