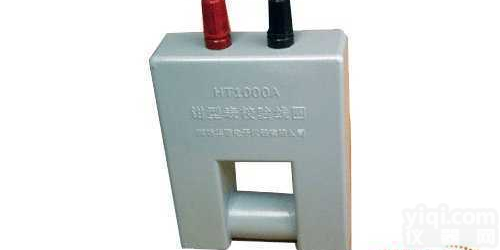

HG500A-1000A型钳形表校验线圈

HG500A-1000A型钳形表校验线圈初级线圈就是穿过钳型铁芯的导线，相当于1匝的变压器的一次线圈，这是一个升压变压器。二次线圈和测量用的电流表构成二次回路。当导线有交流电流通过时，就是这一匝线圈产生了交变磁场，在二次回路中产生了感应电流，电流的大小和一次电流的比例，相当于一次和二次线圈的匝数的反比。钳型电流表用于测量大电流，如果电流不够大，可以将一次导线在通过钳型表增加圈数，同时将测得的电流数除以圈数。

技术参数

1.1 适用频率：DC50Hz、60Hz
1.2 转换精度：500A 测量端±0.8%
              1000A 测量端±0.5%
1.3 直流电阻：500A/10A约0.12Ω
              1000A/10A约0.23Ω
1.4 钳口张开要求：500A测量端＞20mm
                  1000A测量端＞28mm
1.5 电流源输出要求：DC＞30vA
                50Hz、60Hz＞40vA
