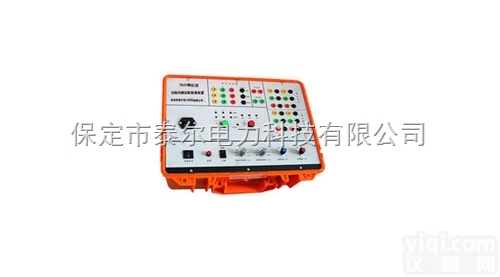

TR20 TR20微机型双跳闸断路器模拟装置

工作电源电压

AC 220V 10% 50Hz

跳、合闸操作电压

DC 220V或DC 110V

跳、合闸线圈

单合双跳线圈，跳闸6相，合闸3相

动作方式

单相/三相

跳、合闸时间

跳闸时间选择

20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，误差不超过±5 ms

合闸时间选择

40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，误差不超过±5 ms，（500ms时，误差不超过±20 ms）

跳、合闸电流

跳闸电流（电阻）选择

 ∞Ω、400Ω、200Ω、100Ω,可以根据用户要求任意配置。跳闸线圈Ⅰ、Ⅱ并联使用时,跳闸电流增大一倍

合闸电流（电阻）选择

∞Ω、400Ω、200Ω、100Ω,可以根据用户要求任意配置。

断路器失灵

当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。

开出量

接点容量

DC-0./220V，AC-/220V

断路器位置输出接点

断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。跳闸线圈Ⅰ每相1对常开和1对常闭接点。跳闸线圈Ⅱ有每相1对常开和1对常闭接点。

手合、手跳接点

手合、手跳按钮各有一对同步输出常开接点
