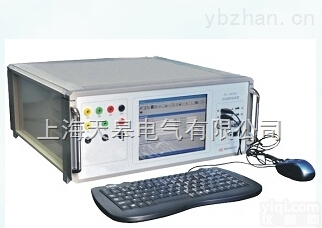

JW－0301BG型 交流采样器·变送器校验装置

JW－0301BG型 交流采样器·变送器校验装置

主要技术指标

  ·电压量程　　57.7V、100V、220V、380V，
              每相输出容量　 20VA；
  ·电流量程　　1A、，
              每相输出容量　 10VA；
  ·电压、电流调节范围　　0～120%，
              调节细度　　　　　5×10-5；
  ·频　率 调节范围　　　　　45～65Hz，
              调节细度　　　　　0.001Hz，
              调定值准确度　　　0.01Hz；
  ·相　位 调节范围　　　　　0～359.99°，
              调节细度　　　　　0.01°；
  ·电压、电流、功率测量准确度　　0.05%；
  ·电压、电流输出波形失真度   　≤0.3%；
  ·电压、电流及功率输出稳定度 　≤0.01%/60s
                               （峰－峰值）；
  ·谐波 2～31次，　 幅度 0～20%，
         相位细度0.01°·N（N为谐波次数）。

·变送器测量（选项）
    直流电压　 ±1、±5、±10、 ±20、1～5、
                  2～10 、1～3～5、2～6～10V，
                  准确度　0.02%；
    直流电流　 ±1、±2.5、 ±5、±10、 ±20、
                  4～20、4～12～20mA，
                  准确度  0.02%；
    纹　波　 　  1%；　响应时间 40ms。
  ·在线测量  0～120V、0～6A       0.1%。
  ·工作电源　单相220V±10%，　50Hz±5%。
  ·使用环境　温度20℃±10℃，相对湿度≤85%RH。
  ·体积重量　460×460×185mm3，　约15kg。

JW－0301BG型 交流采样器·变送器校验装置

主要功能及特点

    1．可自动检验电力系统中各种交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。
    2．可生成2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
    3．功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，因此更适合用于现场校验交流采样器和电测量变送器。
    4．可离线（虚负荷）校验或在线（实负荷）检验交流采样器。
    5．设有RS-232接口或USB接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。
    6．设有大容量的非易失性存贮器，可存贮300台检测原始数据，以供查阅和上传。
