不锈钢流量计，不锈钢流量计价格   ----   华普仪表   总机：     不锈钢流量计一、涡轮流量计原理
当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

表1技术性能：表1

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
	(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级	±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316(L)不锈钢等
被测介质温度(℃)	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	4-20mADC电流信号(LWGY-□C型)
供电电源	LWGY-□B型：自带锂电池供电(可连续使用3年)；LWGY-□C型：+24VDC
信号传输线	2×0.3(二线制)
传输距离	≤1000m
信号线接口	内螺纹M20×1.5(LWGY-□C型)
防爆等级	ExdIIBT6
防护等级	IP65

测量范围及工作压力：表2

仪表口径(mm)	正常流量范围(m3/h)	扩展流量范围(m3/h)	常规耐受压力(MPa)	特制耐压等级(MPa)(法兰连接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

  三、涡轮流量计特点
.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
.可获得很高的频率信号（3~4kHz），信号分辨力强；
.范围度宽，中大口径可达1:20，小口径为1:10；
.结构紧凑轻巧，安装维护方便，流通能力大；
.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
四、涡轮流量计分类
1．按仪表功能分类，HPLWGY系列 涡轮流量计可分为2大类，即：
   ■涡轮流量传感器/变送器
   ■智能一体化涡轮流量计
2．功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
   该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图
按照不同的输出信号，该类产品可分为HPLWGY-N型和HPLWGY-A型

图1 基本型传感器/变送器	图2 防爆型 传感器/变送器

HPLWGY-N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
HPLWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。

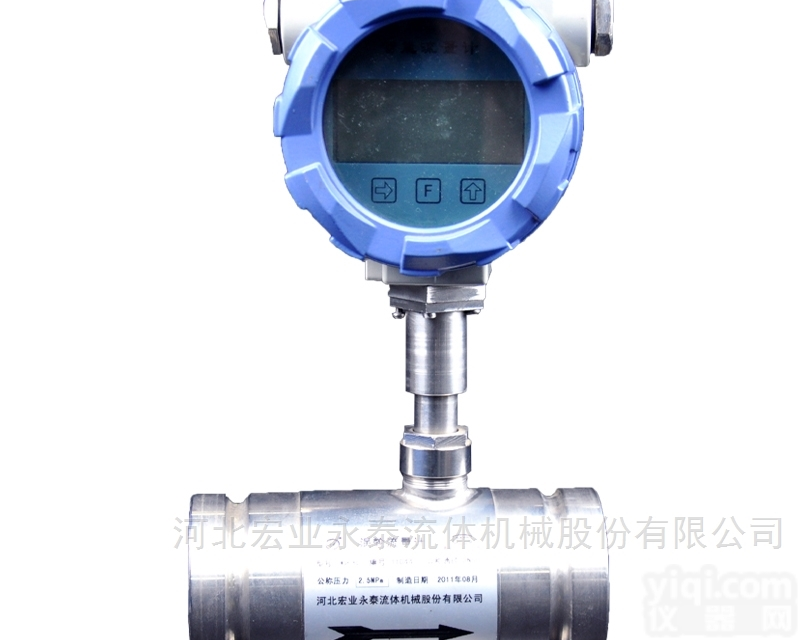

智能一体化涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

图3 智能一体化涡轮流量计	图4智能一体化涡轮流量计带HART通讯

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为HPLWGY-B型和HPLWGY-C型
HPLWGY-B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。
HPLWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
五、涡轮流量计选型

型号								说明
HPLWGY - □  - □ - □ - □-□ -□-
公称通径	DN 4							4mm,   标准量程0.04～0.25m3/h,宽量程为 0.04～0.4m3/h
	DN 6							6mm,   标准量程0.1～0.6m3/h,宽量轮为 0.06～0.6m3/h
	DN 10							10mm,  标准量程0.2～1.2m3/h,宽量程为 0.15～1.5m3/h
	DN 15							15mm,  标准量程0.6～6m3/h,  宽量程为 0.4～8m3/h
	DN 20							20mm, 标准量程0.8～8m3/h, 宽量程为 0.4～8m3/h
	DN 25							25mm, 标准量程1～10m3/h,   宽量程为 0.5～10m3/h
	DN 32							32mm, 标准量程1.5～15m3/h, 宽量程为 0.8～15m3/h
	DN 40							40mm, 标准量程2～20m3/h,    宽量程为 1～20m3/h
	DN 50							50mm, 标准量程4～40m3/h,    宽量程为 2～40m3/h
	DN 65							65mm, 标准量程7～70m3/h,    宽量程为 4～70m3/h
	DN 80							80mm, 标准量程10～100m3/h, 宽量程为 5～100m3/h
	DN 100							100mm, 标准量程20～200m3/h, 宽量程为 10～200m3/h
	DN 125							125mm, 标准量程25～250m3/h, 宽量程为 13～250m3/h
	DN 150							150mm, 标准量程30～300m3/h,  宽量程为 15～300m3/h
	DN 200							200mm, 标准量程 80～800m3/h, 宽量程为 40～800m3/h
类    型		N						基本型，+12V 供电，脉冲输出，高电平≥8V 低电平≤0.8V
		A						4～20mA 两线制电流输出，远传变送型
		B						电池供电现场显示型
		C						现场显示/4～20mA 两线制电流输出
		C1						现场显示/RS485 通讯协议
		C2						现场显示/HART 通讯协议
精度等级			0.5					精度 0.5 级
			1.0					精度1.0级
涡轮类型				W				宽量程涡轮
				S				标准涡轮
材    质					S			304 不锈钢
					L			316（L）不锈钢
防    爆								无标记，为非防爆型
						E		防爆型 （ExmⅡCT6 或 ExdⅡBT6）
压力等级							N	常规 （参照上表）
							H(x)	高压 （参照上表）
