概述及控制功能

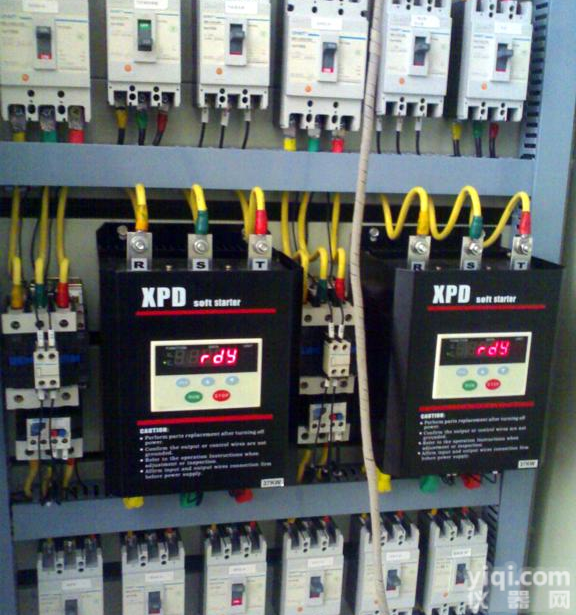

STR系列B型电动机软起动器（见下图白框内）是具有多种保护功能的软起动单元，结构为壁挂式，其主电路有九个接线端子，除R.S.T.（电源进线）U.V.W.（接三相电机）外，还有U1.V1.W1.三个外接旁路接触器的专用端子，同时还预留有外部起动、停止、故障复位、起动完成等接口，因此非常适用于开关柜厂或集成配套商选用。STR系列B型软起动器外接旁路接触器后仍对电机有保护功能，所以不需另加电机保护元件。其基本接线原理图详见下图，也可按STRG原理图进行成套。

概述及控制功能

STR系列B型电动机软起动器（见下图白框内）是具有多种保护功能的软起动单元，结构为壁挂式，其主电路有九个接线端子，除R.S.T.（电源进线）U.V.W.（接三相电机）外，还有U1.V1.W1.三个外接旁路接触器的专用端子，同时还预留有外部起动、停止、故障复位、起动完成等接口，因此非常适用于开关柜厂或集成配套商选用。STR系列B型软起动器外接旁路接触器后仍对电机有保护功能，所以不需另加电机保护元件。其基本接线原理图详见下图，也可按STRG原理图进行成套。

作用

◆  降低电动机的起动电流，减少配电容量，避免增容投资；
◆  减少起动应力，延长电动机及相关设备的使用寿命；
◆  平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应；
◆  多种起动模式及宽范围的电流、电压等设定，可适应多种负载情况，改善工艺；
◆  完善可靠的保护功能，更有效的保护电动机及相关设备的安全；
◆  可用于频繁起、停的场合 。

特点

◆  起动方式：根据负载特点选择不同的起动模式及参数设置
◆  高技术性能：由于采用了高性能微处理器及强大的软件支持功能使控制电路得以简化。无需对电路参数进行调整。即可获得一致、准确及快速的执行速度；
◆  高可靠性：STR软起动器所有电器元件均经过严格的筛选，其主控板还须经过72小时高温循环试验，从而保证了出厂产品的高可靠性；
◆  优化的结构：独特紧凑的模块化结构及上进线下出线的连接方式，非常方便用户的集成、成套；；
◆  多重保护功能：STR软起动器对电动机的起动和运行有多种保护功能（如过流、过载、缺相、过热等），所以对单台控制时无需另加电机保护电路，可降低集成或成套成本，简化电路。
◆  键盘设置功能：便捷直观的操作显示键盘，可根据不同负载，对起停、运行、保护等参数进行设置、修改；模拟信号输出：可提供4～20mA模拟输出信号。实际功率设置：软起动器的实际输出功率可根据负载进行设定。

原理图

当前我国经济已经进入了一个新的发展阶段，大型企业和大型装备越来越多，大型电机（5000kW～60000kW）的应用越来越多，大型电机的起动方法也越来越受到人们的重视。
社会发展是有阶段性的。在不同阶段，人们的生产手段、生产工具和生活用品都有很大的不同。上世纪80～90年代，我国的经济实力尚较薄弱，当时的小水泥和小钢铁发展很快，1000kW～4000kW电机的应用增长很快，与当时的经济基础相适应的液态起动装置出现，它经济实用，解决了电机起动中的一些问题。对当时的经济发展起到了一定的作用。到世纪之交时期，我国经济实力已有较大的发展，生产手段和生产工具亦有了较大发展，电机容量也有了很大增长，人们开始不满足液态起动装置的低性能，于是晶闸管串联式（固态）软起动装置的应用开始增加，继而又出现了开关变压器式软起动装置和磁饱和电抗器式（磁控）起动装置，变频装置用于电机软起动的情况也越来越多，当前这四种产品是大型电机起动市场的主流产品，液态起动装置则应用在小型（5000kW以下）电机上较多。另外，两种老式起动方法（自耦变压器和变压器-电动机组）也常常出现在20000kW以下电机的起动上。软启动器采用三相反并联晶闸管作为调压器，用这种电路如三相全控桥式整流电路，使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。将其接入电源和电动机定子之间。
大型电机驱动的设备一般都是企业的核心设备，直接影响企业的生产状况，因此人们应该对其起动给予特别的关注，合理的选择起动装置将给企业带来很大的经济效益。但是电机起动技术毕竟不是一个企业的核心技术，许多企业的电气工作者很少有时间来研究各种起动方法之间的差别，往往会造成不恰当的选择，有时甚至不得不做出第二次选择，给企业造成不应有的损失。因此，如实地说明各种起动方法的性能及其差别是非常重要的。
电动机直接全压起动的危害性及软起动好处
⒈ 引起电网电压波动，影响同电网其它设备的运行
交流电动机在全压直接起动时，起动电流会达到额定电流的4~7倍，当电机的容量相对较大时，该起动电流会引起电网电压的急剧下降，影响同电网其它设备的正常运行。

STR系列Ｂ型软起动器的结构尺寸（上旁路端子结构）

STR系列Ｂ型软起动器的结构尺寸（下旁路端子结构）
