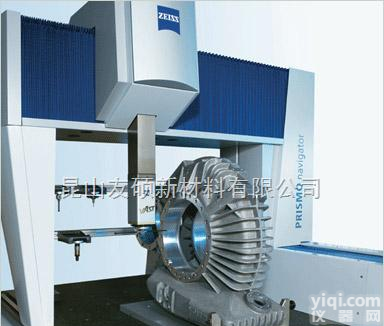

ZEISS PRISMO 蔡司三坐标ZEISS PRISMO – 测量理想选择

蔡司三坐标ZEISS PRISMO – 测量理想选择

测量范围

X [mm] 700; 900; 1,200; 1,600

Y [mm] 900; 1,200; 1,500; 1,800;

2,400; 3,000; 4,200

Z [mm] 500; 650; 1,000

VAST navigator领航者技术

蔡司三坐标ZEISS PRISMO – 测量理想选择领航者技术JZ的高速扫描。navigator领航者技术是蔡司扫描技术的逻辑式增强的递进。在扫描过程中，在确保精度的同时，还可以自动设定测量速度。通过切向扫描、螺旋扫描和快速动态测针校准，大幅节省了额外的时间。

计算机辅助精度（CAA）

ZEISS PRISMO领航者技术使用计算机辅助精度技术校正机器上的所有动态影响。这在高速扫描时极大优化了精度。

在生产现场进行测量

ZEISS PRISMO的设计也可用于生产环境，从而消除了工件从工厂到测量实验室运输环节。所有关键部件实行内部研发，因此所有对操作至关重要的机器部件都实现了的相互匹配。

机器技术

由碳纤维复合材料和陶瓷制成的桥架，具有重量极轻、抗弯强度极高的特性不受温度影响的玻璃陶瓷光栅尺所有轴配置蔡司四面环抱气浮轴承X轴：8个气浮轴承；Y轴：8个气浮轴承；Z轴：5个气浮轴承在生产区域附近使用高性能减振系统以及封闭式导轨和光栅尺工件重量可达5,000 kg。

ZEISS PRISMO

多测头测量平台

提供的测头

接触式、主动式 RDS、接触式、被动式 RDS, 光学式

VAST XTR gold, VAST gold VAST XXT ViScan, LineScan, DotScan

VAST gold

VAST gold测头是节省时间的navigator领航者技术的好配置。它将ZEISS PRISMO 变成高速扫描机。测头上的优化铰链确保更高的刚性，并使用Z长可达800 mm的测针加长杆。

RDS

测量位置多达20,000多个，因此RDS旋转式测座可以使操作者到达几乎所有的空间角度。因此它是测量具有不同空间方向复杂零件的理想选择。RDS上可以使用接触式和光学传器。

ZEISS PRISMO 标配蔡司多测头测量平台。多测头测量平台可以在同一台机器上进行接触式和光学测量。由于所有传感器采用通用的接口，因此仅需几个步骤就可以更换传感器
