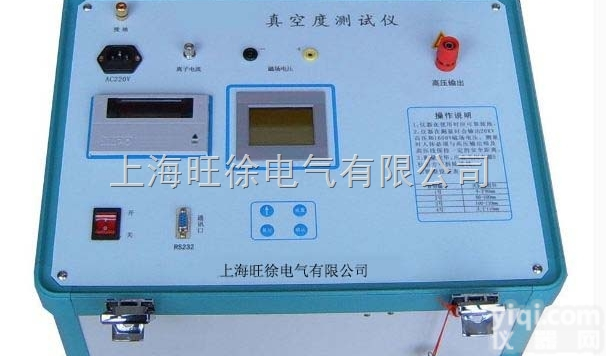

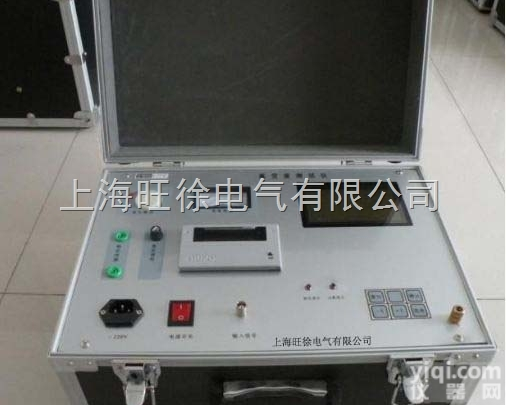

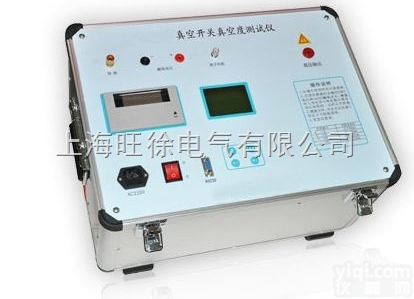

真空度开关测试仪

产品摘要：

真空度开关测试仪、真空度开关测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且，有效地YZ了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器采用两次采样的方法扣除由于环境因素产生的漏电电源，整机上的真空灭弧室的准确计量。目前，该仪器中已存有26条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。


测试仪特点：

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

项目及功能：

1．12个断口的固有分、合闸时间。
2．重合闸时间。
3．分、合闸不同期性。
4．刚分、刚合速度。
5．弹跳时间及幅度。
6．开关开距及开关超行程（真空开关预置开关行程）。
7．分、合闸平均速度。
8．显示、打印速度—距离曲线

 技术参数：

1.使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa

温    度  －10～40℃                   湿    度  ≦80%RH

2.安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3.基本参数

时    间： 量程  4000.0ms           分辩率0.1ms

误差  ①100ms以内        0.1ms±1个字

      ②100ms以上        0.1%±1个字

      ③同期

速　  度： 量程　20.00m/s           分辩率0.01m/s

误差　①0-2m/s以内       ±0.1m/s±1个字

            ②100ms以上        ±0.2m/s±1个字

合闸电阻：量程：1600Ω      分辨率：1Ω

行    程：

量 程         分辩率         误 差

真空断路器  50.0mm 0.1mm     1%±1个字

SF6断路器  300.0mm 1mm

少油断路器  600.0mm

电    流： 量程 20.00A               分辩率0.01A

输出电源： DC30～250V数字可调/20A（瞬时工作）

外形尺寸： 360mm(L)×280mm(W)×300mm(H)
