冷却水计量表质量
- 供应商：江苏迅尔仪表科技有限公司
- 供应商报价：面议
- 标签：冷却水计量表质量,-1,江苏迅尔仪表科技有限公司
产品库
冷却水计量表特点：
1.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等
2.菜单操作，使用方便，操作简单，易学易懂
3.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
4.传感器Z重要的部件－线圈作Z优化的设计，并通过Z严格的实流试验，切实保证产品的测量精度
5.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度
6.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度
7.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的Z主要 的生产工艺），特别是安装线圈后的Z后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤
8.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进 行，能很好的消除电气噪声干扰，提供精确的测量结果
9.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低
10.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰
11.采用16位嵌入式微处理器，运算速度快，精度高
12.全数字处理，抗干扰能力强，测量可靠，精度高
13.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
14.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高

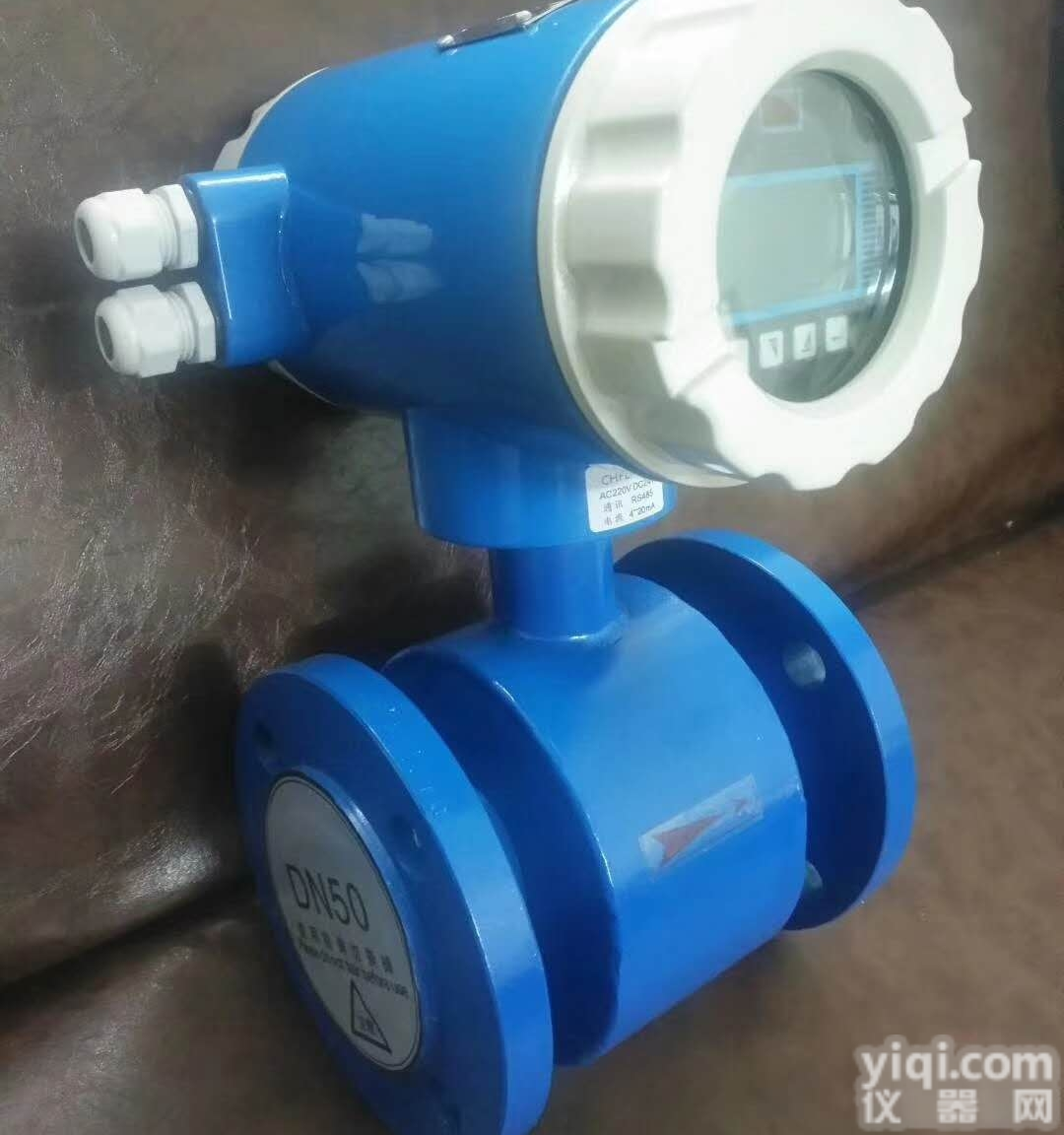

冷却水计量表概述：
冷却水计量表是我公司采用国内外技术研制开发的全智能型电磁流量计，全中文电磁转换器内核采用高速ZY处理器。计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用先进技术，输入阻抗高达1015 欧姆，共模YZ比优于100db，对于外来干扰以及60Hz/50Hz 干扰YZ能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使矿浆流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
冷却水计量表工作原理：
冷却水计量表的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:E=KBVD
公式中字母释义：
K---------仪表常数
B---------磁感应强度
V - --------测量管道界面内的平均流速
D--------测量管道的截面内径
测量流量时，导电性液体以速度V流过直于流动方高的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LED显示或转换成标准信号4-20mA和0-1KHz输出。
冷却水计量表技术参数：
公称通径（mm） （特殊规格可定制） | 管道式：DN10～DN3000 | |
插入式：DN200～DN3000 | ||
流动方向： | 正，反，净流量 | |
量程比： | 150：1 | |
重复性误差： | 测量值的±0.1% | |
精度等级： | 管道式：0.2级，0.5级 | |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
高温橡胶衬里：－20～＋90℃ | ||
聚四氟乙稀衬里：－30～＋100℃ | ||
高温型四氟衬里：－20～＋180℃ | ||
额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范围： | 0.1－15m/s | |
电导率范围： | 被测流体电导率≥5μs/cm | |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极*大电流为250mA | |
供电电源： | AC220V、DC24V或3.6V电池 | |
要求直管段长度 | 上游≥5DN，下游≥2DN | |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
防爆等级： | mdIIBT4 | |
防护等级： | IP65，特殊订制*高可达IP68 | |
环境温度： | －25～＋60℃ | |
相对温度： | 5%～95% | |
消耗总功率： | 小于20W | |
电磁流量计仪表选型
1.选型代码：
型号 | 说明 | |||||||||
XELDE — | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通径 |
|
|
|
|
|
|
|
|
| 10-2200mm |
组合 | S | 一体型 | ||||||||
L | 分体型 | |||||||||
电极材料 | M | 不锈钢 | ||||||||
T | Ti（钛） | |||||||||
D | Ta（钽） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt铂 | |||||||||
N | Ni镍 | |||||||||
输出方式 | 0 | 无输出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
衬里材料 | X | 橡胶 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡胶 | |||||||||
就地显示 | 0 | 无就地显示 | ||||||||
1 | 就地显示 | |||||||||
通讯方式 | 0 | 无通讯 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 无接地环 | ||||||||
1 | 有接地环 | |||||||||
2 | 有接地电极 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
电磁流量计衬里的选择：
衬里材料 | 主要性能 | 适用范围 |
氯丁橡胶 Neoprene | 耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 | <80°C，一般水，污水，泥浆，矿浆 |
聚氨酯橡胶 Polyurethane | 有极好的耐磨性能，耐酸碱性能略差。 | <60°C，中性、强磨损的矿浆，煤浆、泥浆。 |
聚四氟乙烯 PTFE | 化学性能*稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯 | <180°C，浓酸、碱等强腐蚀性介质，卫生类介质。 |
F46 | 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好 | <180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质 |
冷却水计量表安装事项：
1、安装要求：
2、现场安装：
