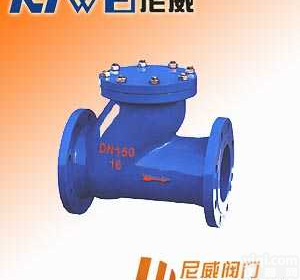

HQ41X 滚球止回阀
- 型号：HQ41X
- 供应商：上海阀盛阀门制造有限公司
- 供应商报价：面议
- 标签：滚球止回阀,-1,上海阀盛阀门制造有限公司
产品库
| 品牌 | 自营品牌 | 公称通径 | DN50-350mm |
|---|---|---|---|
| 压力环境 | 常压 | 工作温度 | 常温 |
| 流动方向 | 单向 | 零部件及配件 | 阀体 |
| 类型(通道位置) | 二通式 | 结构形式 | 其他 |
| 种类 | 其他 |
一、滚球止回阀概述：
滚球止回阀采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水龙头损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。
滚球止回阀主要零件材质如下表：
零件名称 | 材质 |
阀体 | 铸铁、铸钢、不锈钢 |
球 | 碳钢、不锈钢+橡胶 |
二、滚球止回阀主要技术参数：
型号 | 公称压力（MPA） | 壳体试验压力（MPA） | 密封试验压力（MPA） | 阀体、阀盖材料 |
HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
HQ41X-16 | 1.6 | 2.4 | 1.76 |
三、滚球止回阀主要外形尺寸：
公称通径DN(mm) | L | H |
50 | 180 | 180 |
65 | 200 | 210 |
80 | 260 | 245 |
100 | 300 | 280 |
125 | 350 | 335 |
150 | 400 | 400 |
200 | 500 | 495 |
250 | 600 | 600 |
300 | 700 | 715 |
350 | 800 | 820 |
