657T系列带磁性底座的万向指示表台架

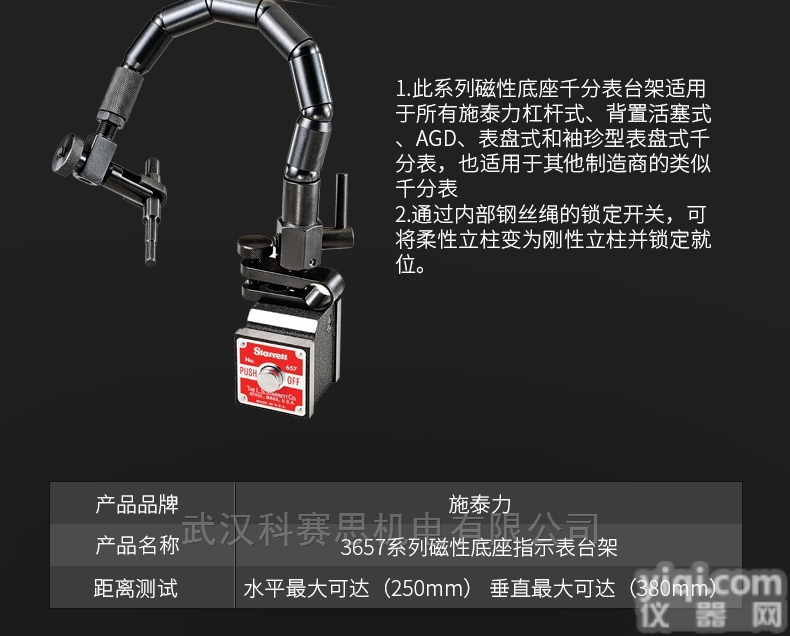

该系列指示表台架可用于所有施泰力杠杆式、背置活塞式、AGD、 表盘式和袖珍型表盘式指示表，也适用于其他制造商的类似指示表。柔性立柱是由钢制短管、精密球型关节构成的组件，通过内部的钢丝绳连接。该柔性立柱可调整到任意位置，并可通过转动磁性表座附近的锁紧开关锁定。这使得该台架可在普通指示表台架难以到达的位置使用指示表。

柔性立柱装配到磁性底座上后，立柱垂直方向高度约为15”(380mm)，水平方向长度约为10”(250mm) 。主轴末端的转向器可以旋转3600并且可以锁定在任意位置。

底座有三个精密研磨的磁性接触面。可水平、垂直或倒置装夹。V型槽设计使得底座可以装夹到轴类零件和卡盘上。

657W附件可以通过转动微调螺钉(此时立柱锁定在固定位置)微调到零点，随后可设置指示表。

A.指示表安装杆。尺寸为3/8”x 3”(9. 5mm x 75mm) ，阶梯轴尺寸为5/16” 、1/4”和7/32" (8mm、 6.3mm和5. 5mm) 。可利用连接夹钳连接708、709、 711和811系列杠杆指示表。

B.带有锁定螺母的调整套筒用于将立柱固定在适当位置。

C.带有3/8”(9.5mm)安装孔的立柱转向器(也可通过轴套夹持AGD表盘式指示表)。

D.3657U柔性立柱。

E.用于拧紧内部钢丝绳的锁定开关，可将柔性立柱变为刚性立柱并锁定就位。
