PVXS-250-M-R-DF-0000-000 威格式油泵PVXS-250-M-R-DF-0000-000钢厂

威格式油泵PVXS-250-M-R-DF-0000-000钢厂

特点

1.斜盘设计的轴向柱塞泵。可靠性高、使用寿命长。

2.压力达420bar。额定转速达1800 min -1 或更高。

3.加大的轴和轴承。

4.旋转和压力负载元件是压力平衡的。

5.整体式的控制泵，过滤器和溢流阀有货。

6.“组合块”设计，使这些泵有广泛的应用领域。

7.响应时间快。

型号

PVXS66，PVXS90 ，PVXS130 ，PVXS180 ，PVXS250

威格式油泵 PVXS-090-M-R-DF-0000-000         钢厂

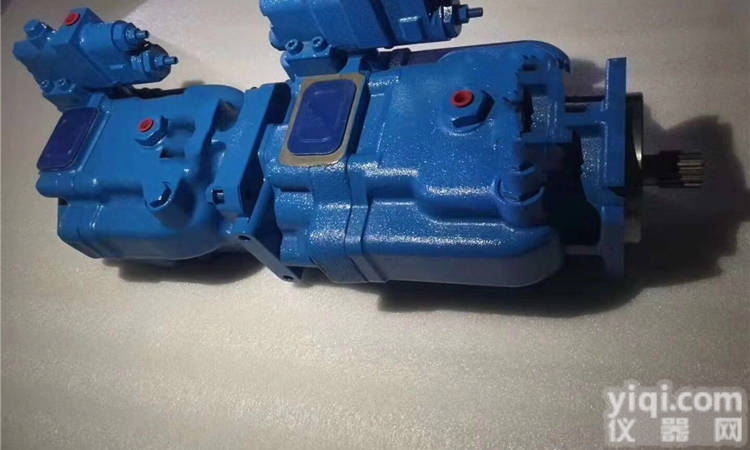

威格式油泵PVXS130-M-R-DF-0000-000           钢厂
威格式油泵PVXS-180 MR DF-0000-000           钢厂
威格式油泵PVXS-180-M-R-DF-0000-000          钢厂
威格式油泵PVXS-180-M-RDF-0300-090           钢厂
威格式油泵PVXS-250-M-R-DF-0000-000          钢厂

威格士PVXS250柱塞泵技术参数

设计 ：斜盘 - 轴向柱塞泵
安装形式 ：法兰或脚架安装，双联品种只能脚架安装
旋转方向 ：从泵的轴端看顺时针，根据要求逆时针品种也提供

转速范围 ： 150- 1800 rpm/n

环境温度范围 :-4至122℃

重量 ：467 KG

惯性矩：3.465N

标称压力 ( 暂载率) ：5000

输入压力:12.5-725

压力按DIN 24312 : 6090

液压油液: 液压油按DIN 51524 第 2. 部分，参考应用数据-油液提荐.

液压油温度范围: -13 (启动时)到194

用于连续工作的黏度范围：  min cSt10

max cSt75

起动时允许的黏度： max cSt1000

过滤： ISO 4406 18/15/13

几何排量： n= 1500 rpm 时

PVXS250—15.2
泵的几何流量：n= 1500 rpm 时

PVXS250—99

n= 1800 rpm时

PVXS250—119

壳体压力： 7.2psi ，max = 58 ​

​
​

​

订货编码​

例如，威格式油泵PVXS-250-M-R-DF-0000-000

P – 开式回路泵​

V-表示排量：F - 定量，V - 变量
X -表示​泵的系列：X - "X" 系列(是 20 设计)
S -表示​配置：S - 单个装置，R - 后装置
250-表示分离器的规格250 cm 3 /r [15.3 in 3 /rev]

M - 米制
安装法兰
02 - ISO 3019/2-122HW
04 - ISO 3019/2-160A2HW
06 - ISO 3019/2-200A2HW
R -表示​旋转方向： 右手[顺时针]
0 - ​表示无挡块
00-通轴驱动选项
00- 无
0A -SAE A
0B -SAE B
0C -SAE C
0P - 控制泵 (8cm 3 /r)

 输出压力异常
泵的输出压力是由负载决定的，与输入转矩近似成正比。输出压力异常有两种故障。
1)输出压力过低：当泵在自吸状态下，若进油管路漏气或系统中液压缸、单向阀、换向阀等有较大的泄漏，均会使压力升不上去。这需要找出漏气处，紧固、更换密封件，即可提高压力。溢流阀有故障或调整压力低，系统压力也上不去，应重新调整压力或检修溢流阀。如果液压泵的缸体与配流盘产生偏差造成大量泄漏，严重时，缸体可能破裂，则应重新研磨配合面或更换液压泵。
2)输出压力过高：若回路负载持续上升，泵的压力也持续上升，当属正常。若负载一定，泵的压力超过负载所需压力值，则应检查泵以外的液压元件，如方向阀、压力阀、传动装置和回油管道。若压力过高，应调整溢流阀。

油泵柱塞泵故障打不上压力、建立不起压力，流量不足的原因和处理方法

1、    吸入管道上安装的滤油器或阀门阻力太大，吸入管道过长，或油箱液面太低。处理方法：减小吸入通道上的阻力损失，ZG油箱的液面。
2、    吸入通道上管路接头漏气。处理方法：用清洁的黄油涂于吸入通道上各接头处检查是否漏气。
3、    油的粘度太大或油温太低。处理方法：油泵更换较低粘度的油或将油箱加热。
4、    配油盘与泵体之间有脏物，或配油盘定位销未装好，使配油盘和缸体贴合不好。处理方法：拆开油泵，清洗运动付零件重新装配。
5、    变量机构的偏角太小，使流量太小，溢流阀建立不起压力打不上压或未整装好。处理方法：加大变量结构的偏角以增大流量检查溢流阀的阻尼孔是否堵塞、先导阀是否密封，重新调整好溢流阀。
6、    液压泵系统中其它元件的漏损太大，更换有关的元件。
7、    压力补偿变量泵达不到液压系统所要求的压力，则必须检查变量结构是否调整至所要求的功率特性。当油温升高时达不到所要求的压力则需要降低系统温度，或更换由于油温升高而引起漏损过大的元件。
