产品信息

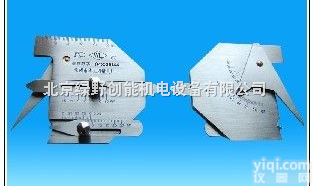

本产品主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。适用于锅炉、桥梁、造船、压力容器和油田管道的测检。也适用于测量焊接质量要求较高的零部件。
本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。
一、焊接检验尺的用途、测量范围、技术参数见下表mm
测量项目 范 围示值允差
高度 平面高度 0—15 0.2
角焊缝高度 0.2
角焊缝厚度 0.2
宽度 0—60 0.3
焊缝咬边深度 0—5 0.1
焊件坡口角度 80°—160° 30′
间隙尺寸 0.5—6 0.1
