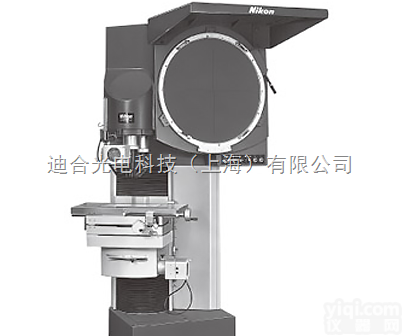

尼康V-24B测量投影仪

尼康V-24B测量投影仪属于大中型量仪，投影屏有效直径为600mm，主要用于生产车间的工件尺寸检测。具有屏幕尺寸大、成象清晰、操作方便等特点。

该机种只有一个机型，没有子型号。主机自带有机械式测角仪，XY计数器为外置式。

采用9V型专用测量载物台，其行程为225(X)×100(Y)mm，承载能力达30Kg；

载物台电动升降调焦；

可能支持的被测工件高度为250mm；

透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有变焦功能，可以根据投影物镜的倍率不同进行调节，以获得更佳的照明效果；

投影物镜倍率精度很高，而且全部齐焦；

可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。

轮廓投影仪专用附件

一、V-24B专用测量载物台___9V

是V-24B型投影仪专用的测量载物台。

台面尺寸：610x290（mm）；

台面玻璃尺寸：330x200（mm）；

行程：225x100（mm）；

读数装置：长光栅，Z小读数值0.0005（mm）；

工装卡具安装：燕尾槽；

承载能力：30（kg）；

自重：约75（kg）。

二、倍率检定用套装工具

是用来检查投影倍率的套装检定工具。

该套装工具包括：

50mm标准尺一把：格值1mm，精度（3+7L/1000）µm；

300mm读数尺一把：格值0.1mm，精度（6+L/50）µm；

6X放大镜一个。

上式中，L为测量长度，单位为mm。

三、带有支架的屏幕读数尺

用于测量投影屏上的图象尺寸。

格值0.5mm，有200mm和300mm两种规格。精度（15+L/20）µm（L为测量长度，单位为mm）。

四、外接式升级盒

轮廓投影仪升级用。

当V-24B、V-12BD、V-12BS上需要接DP-E1型新式数据处理器时，必须使用该装置。尼康V-24B测量投影仪
