KGM 181, KGM 182, KGM 281 原装德国海德汉heidenhain二维编码器

KGM二维编码器用于动态检测CNC数控机床的轮廓加工精度。例如用它进行圆弧细分测试，支持115 mm到0,1 mm的圆弧半径，进给速率可达80 m/min。KGM可进行两轴自由形状测试。KGM优点是

非接触测量，它避免了像DBB这样滚珠轴承的影响。

测量系统和信号处理

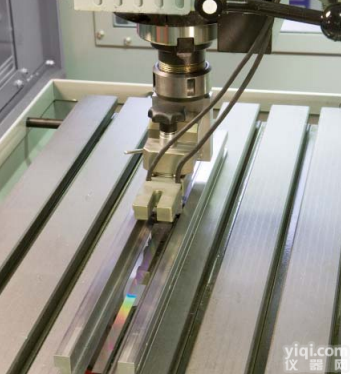

KGM包括一个固定在基座上的圆晶形状的二维栅格光栅和一个扫描头。测量时，扫描头非接触地在格栅板上运动。对设置操作，将基座固定在工件夹持元件（例如加工ZX的工作台）上并对正。扫描头固定在静止不动的夹刀元件（例如加工ZX的主轴）上并大致对正。用一片隔膜将扫描间隙设置为0.5 ±0.05 mm。用扫描头上的一组螺丝精细调整该间隙并借助ACCOM信号处理软件改善测量信号质量。

对相互垂直的两轴，KGM输出两个90°相位差、4 µm信号周期信号。测量信号发给计算机进行后续处理。 海德汉的EIB 741连接盒（以太网）和IK 220计数卡（PCI总线）用于连接KGM与计算机。 这两种设备都能将正弦测量信号细分4096倍，使每轴的测量步距达到约1 nm。 海德汉公司的ACCOM软件基于ISO 230-4标准处理测量值。 用ACCOM可以方便地为KGM对圆弧细分测试和自由形状测试进行编程。 ACCOM信号处理软件提示用户输入所有必要参数信息并生成相应NC程序，所生成的程序通过通信接口（串口或以太网或TCP/IP）可被立即装入CNC数控系统中。

原装德国海德汉heidenhain二维编码器

测量标准
线膨胀系数
双坐标钛相光栅
αtherm？8 x 10–6 k–1

精度等级:±2μm±1μm

测量范围：140毫米、230毫米、140毫米230毫米

增量信号:1 VPP

信号周期:测量方向i和i i为4微米

测量步骤:≥0.001微米（带EIB 74X）

电压供应:5 V±0.25 V/<100 mA（每个轴）

扫描头支座:20H7

横移速度:小于80米/分钟小于72米/分钟
