PBDH0150 日本横河 PBDH0150示波器高压差分探头

日本横河 PBDH0150示波器高压差分探头

PBDH0150示波器高压差分探头​产品简介

PBDH0150高压差分探头，150MHz带宽高压差分探头，衰减比可设为50:1或500:1，1400V峰值，可轻松测量浮地电压和差分电压，满足电力电子和机电一体化领域的测试需求。该探头标配一个平衡差分输入，用于通过一个单端输入与示波器连接(1MΩ输入阻抗)。适用于横河示波器机型：DLM2000、DLM4000、DLM6000、DL9000和SB5000系列(自动衰减比识别，前端供电。某些机型有使用限制。)由横河I/F探头接口驱动方便使用。

PBDH0150示波器高压差分探头​产品特点

• 1400V峰值、150MHz带宽
  •峰值1400V，适用于测量电力电子和机电一体化领域中的浮地电压，例如变频器、电机和电源等。
  •带宽150MHz，支持高频高压测试。
• 标配1米延长线
  •标配1米延长线(2根)。(*1)
  •可在各种场合灵活使用，如恒温箱实验等。
  •使用延长线时，仍然可以保证100MHz的带宽。
  •设计时充分考虑了振铃YZ问题。
• 紧凑设计

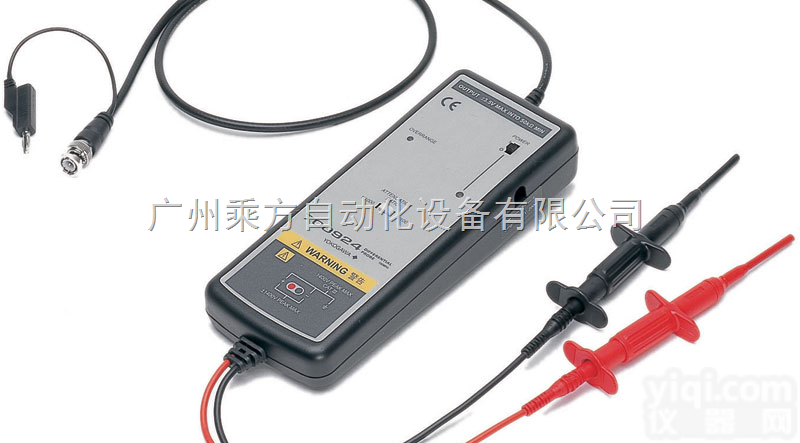

  •与同类探头相比，尺寸减小、重量降低。体积约为横河700924的50%。
  •可以叠放，能在多通道测量时有效利用实验室工作台空间。
• 探头衰减比自动识别和前端供电
  •衰减比可设为50:1或500:1，支持宽范围电压测量。
  •示波器能自动识别衰减比，减少了人为设置错误。(*2)
  •探头前端供电，使用起来更简单更方便。
• 探头前端可自由更换
  •除了标配的探针以外，还可以根据测量对象选择其他单独销售的4mm安全转接头。

(*1)使用延长线时，频率带宽为100MHz(-3dB,典型值)。
(*2)由于示波器型号和固件版本不同，连接探头后有时可能无法自动识别衰减比。

日本横河 PBDH0150示波器高压差分探头​主要技术参数

PBDH0150产品细节及附件
