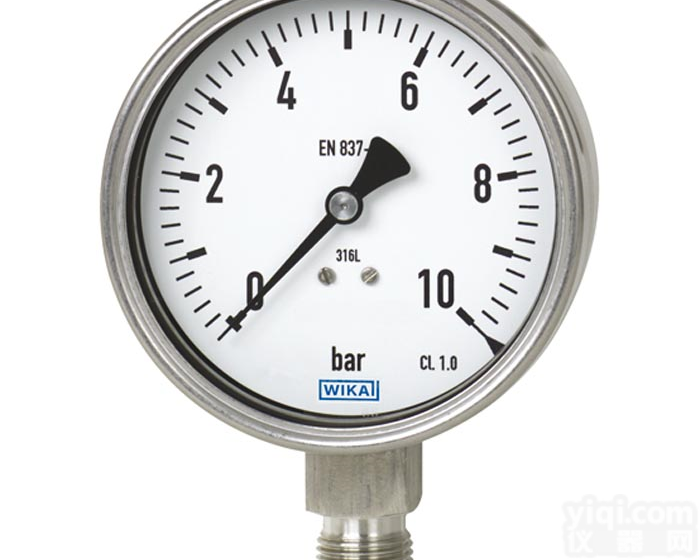

232.50 进口232.50波登管压力表德国威卡WIKA

进口232.50波登管压力表德国威卡WIKA   不锈钢材质 过程工业

应用

●带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合

●适用于非高粘度或不易结晶的侵蚀性气体和液体介质以及侵蚀性环境

●过程工业：化工、石化、发电站、采矿、沿海和离岸平台、环保技术、机械制造和设备建造

功能特性

●的负载循环稳定性和抗冲击性能

●不锈钢结构

●德国劳氏认证和高斯特认证

●量程：高达0 … 160 MPa

●可以连接隔膜密封件

进口232.50波登管压力表德国威卡WIKA描述

标准尺寸 (mm)：63、100和160

准确度等级：NS 63：1.6

            NS 100和160：1.0

量程：NS 63：0 ... 0.1至0 ... 100 MPa

          NS 100：0 ... 0.06至0 ... 100 MPa

          NS 160：0 ... 0.06至0 ... 160 MPa

或所有其他同等负压量程或正压和负压联程

标准型结构

过程连接接口

●316L不锈钢(表圆63:1.4571)

●径向(LM)或轴向偏心安装(LBM),表圆63轴向ZX安装(CBM)

●表圆直径63:G ¼ B (公螺母), 14 mm 凸台

●表圆直径100，160:G ½ B, 22 mm 凸台

压力元件

●316L不锈钢

●C型或螺旋型

传动机芯

●不锈钢

表盘：铝，白底黑字刻度

          表圆直径63mm时带有指针阻止柱

指针：铝，黑色

表壳：CrNi-不锈钢，壳体上面12点的位置(表圆直径63)带有泄压孔和(表圆直径为100和160mm时)泄压孔在壳体背后，压力范围≤0...1.6MPa时可以通过泄压阀来平衡内部压力。

表玻璃：多层安全玻璃（NS63：有机塑料）

环：卡口环，不锈钢

优化选择特殊型

●其他过程连接

●密封圈（910.17型，参见数据资料AC 09.08）

●化学密封直接安装请看化学密封简易样本

●蒙乃尔测量系统（26x.50型，不适合表圆直径160轴向安装接口）

●表面或面板安装法兰，不锈钢

●面板安装法兰，抛光不锈钢

●三角凸边，不锈钢，抛光，带安装支架

●环境温度-40℃：硅油充液

●NS 100和160型带限位显示器，参见数据资料SP 09.03

●电接点压力表，PGS23.1x0型，参见数据资料PV 22.02

●带电信号输出的压力表PGT23.100/160型，参见数据资料PV 12.04
