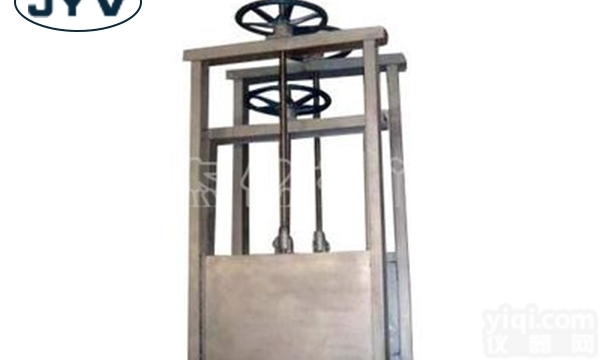

供应止水平面闸门 供应巴中高水头止水平面铸铁高压闸门
- 型号：供应止水平面闸门
- 产地：成都天翊机械设备经营部
- 供应商：四川益博晟阀门有限公司
- 供应商报价：面议
- 标签：最大供应巴中高水头止水平面铸铁高压闸门,9952,四川益博晟阀门有限公司
产品库
| 品牌 | 自营品牌 |
|---|
表7.4.1（续）
序号 | 项目 | 门叶尺寸 | 公差或极限偏差 | 备注 |
5b | 门叶横向直线度f1 |
| B/1500，且不大于6.0 |
|
6b | 门叶竖向直线度f2 |
| H/1500，且不大于4.0 |
|
7 | 两边梁ZX距 | ≤10000 | ±3.0 |
|
8 | 两边梁平行度 | ≤10000 | 3.0 |
|
9 | 纵向隔板错位 |
| 3.0 |
|
10 | 面板与梁组合面的局部间隙 |
| 1.0 |
|
11 | 面板局部平面度 | 面板厚度d： | 每米范围内不大于 |
|
12 | 门叶底缘直线度 |
| 2.0 |
|
13 | 门叶底缘倾斜值2C |
| 3.0 |
|
14 | 两边梁底缘平面（或承压板）平面度 |
| 2.0 |
|
15 | 节间止水板平面度 |
| 2.0 |
|
16 | 止水座面平面度 |
| 2.0 |
|
17 | 止水座板至支承座面的距离 |
| ±1.0 |
|
18 | 侧止水螺孔ZX至门叶ZX距离 |
| ±1.5 |
|
19 | 顶止水螺孔ZX至门叶底缘距离 |
| ±3.0 |
|
20 | 底水封座板高度 |
| ±2.0 |
|
表7.4.1（续）
序号 | 项目 | 门叶尺寸 | 公差或极限偏差 | 备注 |
21 | 自动挂钩定位孔（或销）ZX距 |
| ±2.0 |
|
注a：门叶宽度B和高度H的对应边之差应不大于相应尺寸公差的一半（本规定适用于其他形式的闸门）。 注b：门叶横向直线度通过各横梁ZX线测量，竖向直线度通过两边梁ZX线测量。门叶整体弯曲应力求凸向迎水面，如出现凸向背水面时，其直线度公差应不大于3.0mm；但图样有规定时，应符合图样规定。 | ||||
7.4.2 平面链轮闸门门叶焊接完毕之后，为了保证门叶整体形状和几何尺寸的稳定，宜进行消除应力处理。
当设计图样要求对门叶进行机加工时，应满足下列要求：
1 相应平面之间距离允许偏差为±0.5mm。
2 门叶两侧与承载走道相接触的表面平面度应不大于0.3mm。
3 平行平面的平行度公差应不大于0.3mm。
4 各机械加工面的表面粗糙度Ra≤25mm。经加工后的梁系翼缘板板厚应符合设计图样尺寸，局部允许偏差为–2.0mm。
7.4.3 平面链轮闸门的主要零部件（滚轮、承载走道、非承载走道）的制造应满足下列要求：
1 供应巴中高水头止水平面铸铁高压闸门主要零部件的毛坯材料应满足本标准有关规定。
2 主要零部件尺寸公差可参照GB1800按IT6～IT8级精度选用，其表面粗糙度Ra≤3.2mm。
3 当设计要求对承载走道进行表面热处理时，热处理工艺不但应满足表面硬度要求，同时应满足硬度分布要求。
7.4.4 供应巴中高水头止水平面铸铁高压闸门
滚轮和轴套应按图样要求的配合公差加工：轴套内孔公差带按GB1801规定应不低于H8级精度要求，其圆柱度公差为尺寸公差的1/2；滚轮组装好后，应转动灵活，无卡滞现象，滚轮踏面圆跳动可按GB1182规定应不低于9级精度要求。
