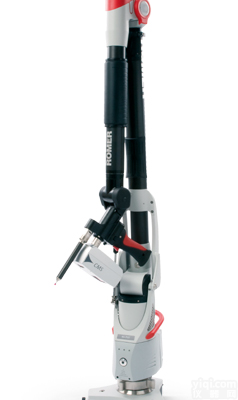

73 SI系列 关节臂测量系统 73 SI系列
- 型号：73 SI系列
- 产地：浙江省宁波市
- 供应商：宁波格恩计量检测技术有限公司
- 供应商报价：面议
- 标签：绝对关节臂测量系统 73 SI系列,1,宁波格恩计量检测技术有限公司
产品库
| 品牌 | 恒奥德 | 温度区间 | 0.0001℃ |
|---|---|---|---|
| 测量精度 | 0.0001μm | 测量范围 | 0~110 |
| 产地类别 | 国产 | 价格区间 | 面议 |
| 产品种类 | 关节臂式 | 工作方式 | 垂直式 |
| 工作原理 | 自动型 |
主机 Machine：
As the world’s leading innovator in metrology, Hexagon’s new RA73 CMM redefines portability that can up to the requirement of inspection, measuring and reverse engineering application. The arm includes these powerful features:
-编码器-无需复位， 开机即可使用
- 新一代ZERO-G平衡杆系统：可平衡测量臂的大部分自重，可实现单手操作
- 全新设计的腕部，更适于手动操作，且具备触感反馈功能
- 碳石墨纤维材料臂身：不仅强度高，其温度稳定性是铝的25倍，使得系统对环境要求极低。正常使用情况下，臂身终身保用
SmartLock创新锁扣设计
-测头快速更换，不需要重新校准；
RA73 SI系列 性能指标 RA73 SI series Performance Specifications
测量范围 Measuring Volume | 2.8 m |
点重复性测试(S.P.A.T) Point Pepeatablity Accuracy (mm) | 0.049 |
空间长度测量精度 (C) Volumetric Length Accuracy (mm) | 0.069 |
环境条件要求 Environment specifications
工作环境温度Operating Range : 0 °C至50 °C
储存温度Storage temperature :-30˚ -70˚ C
环境湿度Humidity : 95%（非冷凝）
供电系统 Electrical requirements : 110 – 240 VAC
认证 Certificateion : CE
激光测头系统
激光测头作为ROMER 七轴臂的一部分，整体集成在关节臂活动手腕上。测量臂可同时安装硬测头，适用于各种测量应用需求：如工件数字化，造型，点云检测，逆向，快速原型等，并且可以适应不同材料反光。
该测头组合具有高性价比，与机器通讯不需要额外的电缆和控制器，从而实现真正的无极旋转。优越的平衡性能使得使用者单手即可操作，是真正的通用化，集成化，并通过验证的激光测量系统。
数据采集频率 Point acquisition rate | 752,000点/S | 精度 Accuracy (2 sigma)* | 28 μm |
激光频率 Line Rate | 100 Hz | 重量 Weight | 375 g |
线宽（） Line width（Max） | 150 mm | 工作距离 Stand off | 160mm ± 50 mm |
测头系统 Probe System
Φ15mm不锈钢球测头
Φ15mm, Stainless Steel Ball Probe
Φ6mm,红宝石测头
Φ6mm, Ruby Tip Probe
Φ3mm, 红宝石测头
Φ3mm, Ruby Tip Probe
点云检测解决方案：PolyWorks/检测模块™ PolyWorks/Inspector™
模块描述：
PolyWorks/检测模块™是一个使用高密度点云和接触探针数据集来控制零件和工具质量的强大软件解决方案。
使用扫描的原型部件和全体高密度点云及接触探针数据集,快速识别变形并及时修正制造过程中的问题.
通过全面检测首次装配的产品批准制造程序
模块功能
