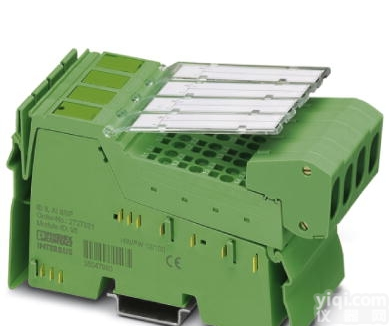

菲尼克斯2863915 Inline功能模块 - IB IL TEMP 4/8 RTD-PAC
- 品牌：菲尼克斯
- 型号：菲尼克斯2863915
- 产地：德国
- 供应商：上海积进自动化设备有限公司
- 供应商报价：面议
- 标签：Inline功能模块 - IB IL TEMP 4/8 RTD-PAC,1000,上海积进自动化设备有限公司
产品库
| 产地类别 | 进口 |
|---|
Inline功能模块 - IB IL TEMP 4/8 RTD-PAC - 2863915
Inline模拟量输入模块,带附件（连接器和标记板）,8个通道,RTD（热电阻式温度探测器）,2、3线制连接技术
| 宽度 | 48.8 mm |
|---|---|
| 高度 | 136.8 mm |
| 深度 | 71.5 mm |
返回顶部
环境条件| 环境温度（运行） | -25 °C ... 55 °C |
|---|---|
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 95 % (符合DIN EN 61131-2标准) |
| 允许湿度（存放/运输） | 10 % ... 95 % (符合DIN EN 61131-2标准) |
| 空气压力（运行） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 保护等级 | IP20 |
返回顶部
概述| 安装类型 | DIN导轨 |
|---|---|
| 净重 | 190 g |
| 操作模式 | 5 字/1 字 PCP的过程数据模式 |
返回顶部
接口| 名称 | Inline本地总线 |
|---|---|
| 连接方式 | Inline数据跨接块 |
| 传输速度 | 500 kBit/s |
| 传输原理 | 铜缆 |
返回顶部
Inline电位| 名称 | 通信电源(UL) |
|---|---|
| 电源电压 | 7.5 V DC (通过电源跨接) |
| 电流损耗 | 典型值 75 mA |
| 100 mA | |
| 名称 | 模拟量模块的电源(UANA) |
| 电源电压 | 24 V DC (通过电源跨接) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流损耗 | 典型值 28 mA |
| 55 mA | |
| 功耗 | 典型值 1.24 W |
返回顶部
模拟量输入| 输入数量 | 8 |
|---|---|
| 输入名称 | 模拟量RTD输入 |
| 输入说明 | 用于电阻温度传感器的输入 |
| 连接方式 | 回拉式弹簧连接 |
| 连接系统 | 2、3线 |
| 可用的传感器类型（RTD） | Pt, Ni, KTY, Cu 传感器，线性电阻 |
| 线性电阻测量范围 | 0 Ω ... 400 Ω |
| 0 Ω ... 20 kΩ | |
| 测量原理 | 逐次逼近 |
| 测量值表达式 | 16位（15位＋符号位） |
| A/D转换时间 | 10 µs |
| 过程数据更新 | 6 ms (根据操作模式，可达到230ms) |
| 数据格式 | IB IL，IB ST，S7兼容 |
返回顶部
电隔离| 试验区段 | 7.5 V电源（总线逻辑）/±15.5 V，±5 V模拟量电源（模拟量I/O） 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5V电源（总线逻辑）/功能接地 500 V AC 50 Hz 1 min. | |
| ±15.5 V，±5 V模拟量电源（模拟量I/O）/功能接地 500 V AC 50 Hz 1 min. |
Inline功能模块 - IB IL TEMP 4/8 RTD-PAC - 2863915
Inline模拟量输入模块,带附件（连接器和标记板）,8个通道,RTD（热电阻式温度探测器）,2、3线制连接技术
