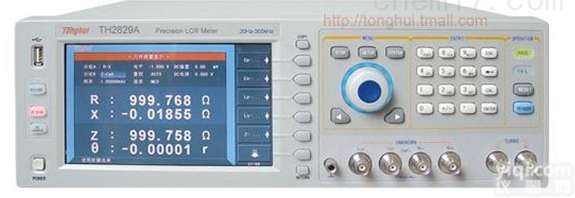

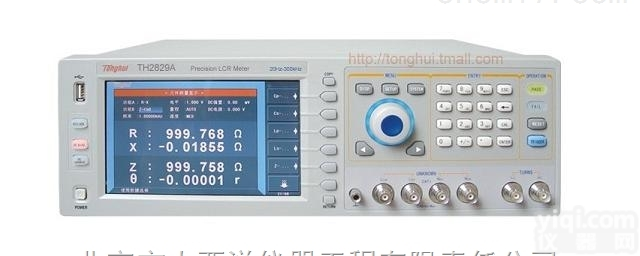

TH2829A 常州同惠 TH2829A 自动元件分析仪

显示器

800×RGB×480 7寸TFT LCD显示器

测试信号频率

TH2829A

20Hz—300kHz

Z小分辨率

1mHz，5位频率输入

准确度

0.01%

AC电平

测试信号电压范围

5mV—10Vrms

电压Z小分辨率

100μV，3位输入

准确度

ALC ON

10% x设定电压 + 2mV

ALC OFF

6% x设定电压 + 2mV

测试信号电流范围

50μA—100mA

电流Z小分辨率

1μA，3位输入

准确度

ALC ON

10% x设定电流 + 20μA

ALC OFF

6% x设定电压 + 20μA

DC偏置电压源

电压 / 电流范围

0V— ±10V / 0mA—±100mA

分辨率

0.5mV / 5μA

电压准确度

1% x设定电压 + 5mV

ISO ON

用于电感、变压器加偏置测试

AC源内阻

ISO ON

100Ω

ISO OFF

30Ω、50Ω、100Ω可选

DCR源内阻

30Ω、50Ω、100Ω可选

DC电压源

电压 / 电流范围

0V— ±10V / 0mA—±50mA

分辨率

0.5mV / 5μA

电压准确度

1% x设定电压 + 5mV

输出电阻

100Ω

LCR测试参数

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

测试页面参数显示

两组主、副参数，第二组参数可ON/OFF；Z多10页，每页15点列表扫描；多种参数连续扫描图形分析

基本测量准确度

LCR测试参数

0.05%

校准条件

预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m

测量时间(≥10 kHz)

快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间

LCR参数显示范围

| Z | , R , X，DCR

0.00001Ω — 99.9999MΩ

|Y|,G,B

0.00001μs — 99.9999s

C

0.00001pF — 9.99999F

L

0.00001μH — 99.9999kH

D

0.00001 — 9.99999

Q

0.00001 — 99999.9

θ(DEG)

-179.999o — 179.999o

θ(RAD)

-3.14159 — 3.14159

Δ%

-999.999% — 999.999%

等效电路

串联, 并联

量程方式

自动, 保持

触发方式

内部, 手动, 外部, 总线

平均次数

1－256

校准功能

开路, 短路全频、点频校准，负载校准

数学运算

直读, ΔABS, Δ%

延时时间设定

0 -- 999, Z小分辨率100us

10档分选，BIN1～BIN9、NG、AUX

比较器功能

档计数功能

PASS、FAIL前面板LED显示

列表扫描

·Z多10个页面列表扫描，每页Z多15点·每页可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选

图形分析

·可对频率、AC电平、DC偏置等进行 图形扫描分析。·设定扫描起始点、终止点，每次扫描点数。·显示值、Z小值，读取选择的 任意扫描点值。·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。

内部非易失性存储器

100组LCRZ仪器设定文件记忆201次测试结果10组GIF图像、CSV数据文件

外部USB存储器

GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储

接口

1A偏流源

可内部安装1A直流偏置电流源（选件）

I/O接口

HANDLER，从仪器后面板输出

串行通讯接口

USB、RS232C

并行通讯接口

GPIB接口（选件）

网络接口

LAN

存储器接口

USB HOST（前面板）

偏置电流源控制接口DCI

使用DCI接口可控制外部直流偏流源。偏置电流可达120A。

标准配置

通用技术参数

工作温度, 湿度

0℃－40℃, ≤ 90%RH

电源要求

电压

99V－121V， 198V－242V AC

频率

47Hz－63Hz

功耗

80VA

体积(W×H×D)

400mm × 132mm × 385mm

重量

约13 kg
