热电厂蒸汽锅炉供热流量计

热电厂蒸汽锅炉供热流量计—江苏天罡仪表有限公司

订货须知：
  贵用户您在定购流量仪表时要注意根据所测介质流体的（公称口径、流量范围、工作压力、工作温度、流体介质种类和环境条件）选择合适的规格。需要配套相应显示仪表、远传线缆时，请参阅相应的说明书或来电和技术沟通。选用合适您的参数规格型号，或由我公司技术人员根据您提供的资料替您设计选择合适您工况的产品。

长期以来，流量的计量一直是计量工作中的ZD和难点，它直接影响着企业运行的稳定和企业成本的控制，同时，流量计的种类繁多而且需测量的介质也是各种各样，为了满足这一目标，除了选择合理的现场流量计外，还需配备性能优异的流量积算仪，这样才能组合成完善的流量计量管理。

流量积算仪就是适应了上述要求的产品，它可以配套企业通常用到的各种流量计，具备传统的质量计量、热量计量、热差量计量、断电记忆、密码设置、瞬时量输出和通讯联网等，而且操作简易。

概述：

一体化导热油流量表是采用标准或非标准节流装置产生差压信号，经差压、压力和温度传感器检测差压和流体的压力、温度信号，再通过转换电器和CPU的处理，对影响测量精确度的各种因素进行在线的动态全补偿，精确地测量出流体的流量，可测量液体、气体、蒸汽等多种介质。其中节流装置执行GB/T2624-93《流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量》标准。

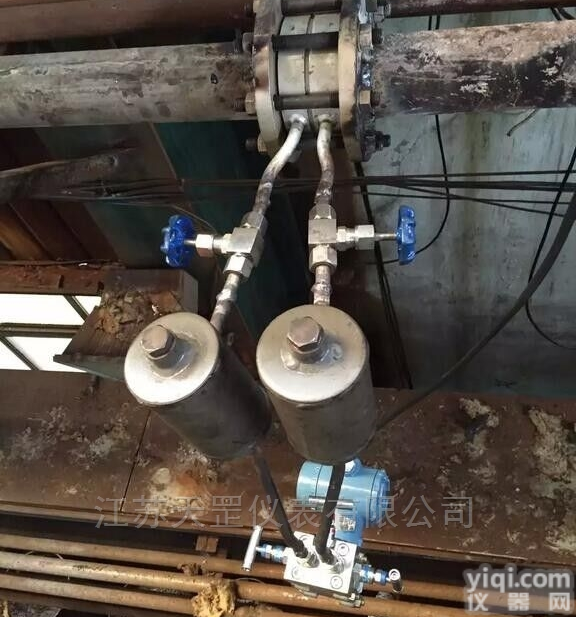

将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

主要技术参数

★本安防爆: ExiaⅡCTSdⅡBT4

★连接方式: 法兰连接:DN10～DN200

★安装方式: 水平、垂直

★口径系列: DN10，15，20，25，40，50，80，100

★压力损失: ≤0.1MPa

★精度等级: 普通型0.5级，高精度0.2级

★介质压力: 普通型1.6MPa,高压型3.2MPa

★粘度范围: 普通型:0.6～200mpa.s,

高粘度200～1000mpa.s

★介质温度: 普通型＜120℃，高压型＜200℃

★表体材质: 铸铁、铸钢、不锈钢等

★转动部件: 铝合金、不锈钢等

二、热电厂蒸汽锅炉供热流量计的主要性能指标

1、流量输入信号：

接收差压变送器、流量计的0~10 mA、4~20mA电流信号或涡街流量计的0~5000Hz频率信号。

注：①频率信号的标准：V低≤1V，V高≥5V

②接收频率的范围：0～5000HzHH

2、压力输入信号（补偿信号）：

接收压力变送器0~10 mA或4~20mA的电流信号。

3、温度输入信号（补偿信号）：

接受温度变送器0~10 mA或4~20mA的电流信号，也能接收Pt100铂电阻的电阻信号。

4、输出信号（需根据用户订货要求配备）：

根据瞬时流量的变化和设定的流量上下限，对应输出4~20mA电流。SB-2100H的输出电流对印瞬时热差量。

5、测量精度：

精度0.5级

6、通讯功能（需根据用户订货要求配备）：

具有RS485或RS232通信接口，防雷电保护。

7、具有多种流量计模式，可任意选择。

8、蒸汽采用“IFC-1967公式*部分Ⅱ区”计算密度、

自动识别蒸汽的过热、饱和状态，采用温度、压力补偿，

测量质量流量。

  具备热水、热油的密度；蒸汽、热水、和热油的热焓。

9、显示功能：

a. SB-2100A、D、V、W：累积流量、瞬时流量、累积热量、瞬时热量、差压（频率）、密度、压力、温度、热焓、当前时间及来停电记录。

b. SB-2100H：累积流量、瞬时流量、累积热（差）量、瞬时热（差）量、差压、频率、密度、压力、入口温度、出口温度、当前时间。

10、报表查询功能：

可查询Z近1年的日累积量报表和月累积量报表，还能查询Z近20次的来停电记录、累积停电时间、累积停电次数。

11、强制恢复精度功能：

拔掉电源—→按住“确认”键—→接通电源会听到“滴滴”声—→仪表恢复到出厂时的测量精度。

12、协议计量(SB-2100D独有)：

 ①流量下限： 任何流量计都有保证精度的Z小流量，如果流量进一步减小，将会出现灵敏度丧失（如涡街流量计）或被当作小信号予以切除，这对供方来说是不利的，因此为防止效益的流失，供需双方可约定某*量为“流量下限” ，在实际流量小于该约定值时，按照该约定值进行计量（注：流量停止时或流量信号小于设定的小信号切除值时，本仪表仍计量为零）。

②协议上限：为鼓励用户计划用能，不超过设定范围运行，供需双方可约定某*量为“流量上限”， 并商定“协议系数”，当实际流量超出该约定的“流量上限”时，对超出的部分按照乘以协议系数的值进行计量。例如：约定“流量上限”为100吨/小时，“协议系数”为2，当实际流量为150吨/小时时，本仪表将显示200吨/小时（100+（150-100）×2）

13、断电保护功能：

机内的运算结果和用户设定的数据在断电时不会丢失，保存时间在十年以上。

功能：

⊙ 液晶汉字显示：5位瞬时流量、8位累积流量、5位瞬时热量、8位累计热量、频率（差压）、温度、压力、密度、热焓、当前时间
⊙ 20次停电记录和总停电时间累计
⊙ 可带RS-485或232通信接口
⊙ 可带4~20mA模拟电流输出
⊙ 可双电源供电（DC12V和AC220）
⊙ 特有的“一键还原”功能
⊙ 每日“累积流量”自动生成“日报”和“月报”
⊙ 外形尺寸：160×80（横式）
⊙ 符合中华人民共和国城镇建设行业标准CJ128-2000
⊙ 原理公式 H=（H入-H出）×F
H：瞬时热差量；H入、H出：入口、出口的热焓值；
F：入口的瞬时流量

质量保证
1. 本厂对所销售仪器仪表实行质保，保修期12个月至36个月因仪器不同而异。
2. 技术服务
产品质量保证期自货物验收合格之日起计算，质保期为壹年。自买方验收合格后，在壹年之内，除人为因素损坏及不可抗力因素外，仪器自身出现质量问题，我公司承诺在ZG境内维修服务及材料费用全免。
我公司提供长期的，质保期外若需要卖方服务，则只收取成本费用（ZG境内）。
在货物寿命期内，我公司备有足够的易损件供应，买方如果要求订购备件，我公司能够保证及时提供。
