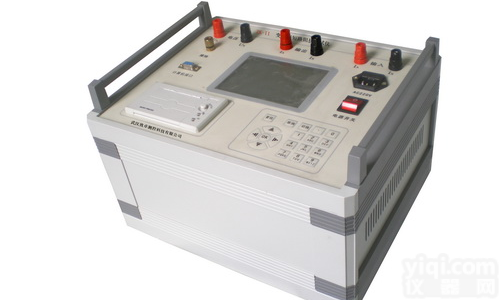

变压器绕组变形频响法短路阻抗法测试仪

变压器绕组变形频响法短路阻抗法测试仪产品别称
电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、变压器绕组变形测试仪
变压器绕组变形频响法短路阻抗法测试仪技术参数

测量速度：单相绕组1分钟-2分钟

输出电压：Vpp-25V，测试中自动调整

输出阻抗：50Ω

输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）

扫频范围：10Hz－2MHz

频率精度： 0.001%

扫频方式：线性或对数，扫频间隔和点数可任意设置

曲线显示：幅频曲线

测量动态范围宽：－120dB～20dB

配置清单：
                    主机       1台
                    笔记本电脑 1台（选配 ）
                    测试线     1套
                    抗震机箱   1只
                    说明书     1份
                    合格证     1份
                    保修卡     1份

相关标准：

  GB 50150-2006               电力设备交接试验标准
  DL/T911-2004 DL/T 911-2004  电力变压器绕组变形的频率响应分析法
  GB2900                           《电工名词术语》
  GB/T16927.1-2-1997    《高电压试验技术》
  GB4793-1984                 电子测量仪器安全要求
  GB/T2423.8-1995          电工电子产品基本环境试验规程

技术指标

  ◆ 频点范围：1K－1M       分辨率1KHZ
               1K－10K      低频段0.01KHZ
               10－10K      中频段 0.01KHZ
               100－1M      高频段 0.01KHZ
  ◆ 幅度测量范围：+20DB-100dB
  ◆ 分段式扫频，全量程自动扫频相结合，+20DB－-100DB，测量精度为±1dB
  ◆ 先预置扫频电压可软件设置当超电质量程，后启动调整扫频电压
  ◆ 扫频电压：峰峰20V   Z小可调置120mv
                          频率精度：0.01HZ
  ◆ 幅度分辨率：0.01dB
  ◆ 采集通道输入阻抗：1MΩ 量化精度：12位
  ◆ 采集通道静态误差：0.5%
  ◆ 通道存储容量：64k样点
  ◆ 每通道采样率 ：20Msps
  ◆ 扫频测量范围：1k~1MHz
