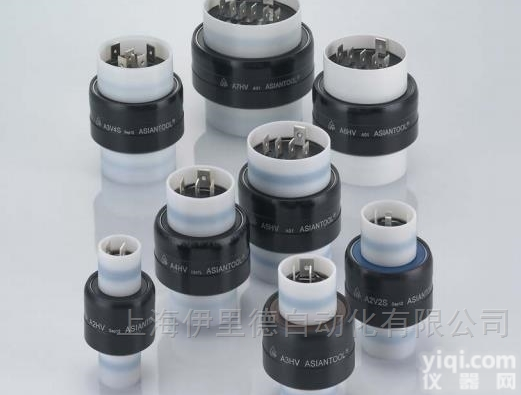

多极旋转连接器 台湾ASIANTOOL水银滑环多极旋转连接器

台湾ASIANTOOL水银滑环多极旋转连接器

1.为什么选择水银滑环?

水银滑环又叫旋转连接器，旋转接头，水银接点，导电接头，导电环，集电环，集

流环等。不同于传统碳刷滑环，采用液态水银为导电介质，将固定端与旋转端集成

在一起，不再需要碳刷。

具有以下优点：
结构紧凑，尺寸小

无磨损，寿命长

更可靠

免维护

无杂讯，信号不失真

无噪音

转速高

接触电阻小 （小于一毫欧，<1mΩ）

传递更大电流

价格低

2.水银滑环的寿命?

根据安装固定情况,工作环境温度,转速,振动情况等而不同,如果在理想情况下,至

少可以工作数年。

3.如何选型?

根据不同极数,电压,电流,转速等参照水银滑环的技术性能表来选型。

4.如何固定安装?

水银滑环固定于旋转轴的一端。与旋转轴的同轴度会影响滑环的使用寿命。水银滑

环的两端均可旋转,固定哪一头都可以。一定要使用我们随滑环提供的接线端子，

这样可以保证使用寿命，不能直接将导线焊到滑环接线柱上。注意UP箭头要朝

向水平线以上。

5.使用环境?
水银滑环的外壳为阳极处理铝合金或者不锈钢材料，可以在一定的潮湿或者腐蚀环

境下使用，但是恶劣的环境会影响使用寿命。特殊制造的全不锈钢水银滑环可以在

一定的恶劣环境下使用更长时间。

6.更多极数怎么办?

目前单个水银滑环Z多有14极，超过14极可以在旋转轴的两端各固定一个水银滑环

（多达到28极），或者与一般碳刷滑环配合使用。

7.应用?
旋转工作台
电阻切割机
电镀线
旋转灯
电缆卷筒
机器手臂
包装机械
热滚筒
印刷机械
LCD制造设备
圆形屏幕
搅拌机
管内摄影机
其它任何一端固定另外一端旋转的导电连接

台湾ASIANTOOL水银滑环多极旋转连接器

规格

详情请见：台湾ASIANTOOL水银滑环 多极旋转连接器
