油罐车卸油流量表参数—江苏天罡仪表有限公司

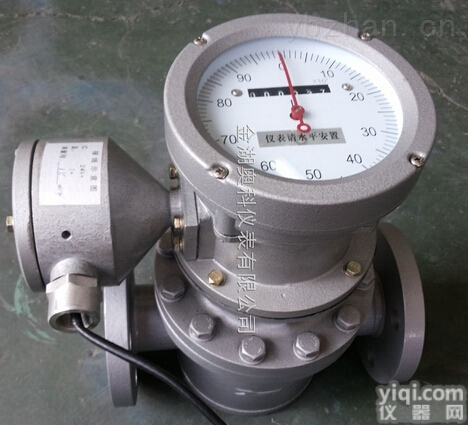

油罐车卸油流量表参数
概述：
通讯非常便捷，可以有脉冲信号输出，4-20mA信号输出，脉冲或者电流信号可以直接和PLC相通讯。涡轮流量计也可以带RS485通讯接口，直接通过RS485和RS232接口转化模块，利用RS232接口和计算机的COM口相连接，直接通过电脑来读取瞬时流量和累积流量。
特点：
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高。
5．具有较高的抗电磁干扰和抗振动能力。
汽油流量计型号和规格代号表
型号 | 规格代号 | 说明 | ||
TG-LWGY | 涡轮流量仪表 | |||
| G | 传感器 | ||
| Q | 气体 | ||
| Y | 液体 | ||
公称通径 | -2 | 2mm(管螺纹G3/8″) | ||
-4 | 4mm(管螺纹G1/2″) | |||
-6 | 6mm(管螺纹G1/2″) | |||
-10 | 10mm(管螺纹G1/2″) | |||
-15 | 15mm(法兰型或者管螺纹连接G1″) | |||
-25 -32 | 25mm(法兰型或者管螺纹连接G11/4″) 32mm（法兰型或者管螺纹连接） | |||
-40 | 40mm(法兰型或者管螺纹连接) | |||
-50 -65 | 50mm(法兰型) 65mm（法兰型） | |||
-80 | 80mm(法兰型) | |||
-100 -125 | 100mm(法兰型) 125mm(法兰型) | |||
-150 | 150mm(法兰型) | |||
-200 | 200mm(法兰型或者插入式) | |||
-250 | 250mm(法兰型或者插入式) | |||
-300 | 300mm(法兰型或者插入式) | |||
精度等级 | A | 精度1％ | ||
B | 精度0.5％ | |||
C | 精度0.2％ | |||
信号输出 | M | 一体化液晶显示并带4~20mA电流输出 | ||
J | 配套流量积算仪分体显示 | |||
S | 配套流量积算仪分体显示并输出4~20mA | |||
I | 4~20mA电流输出 | |||
T | 一体化液晶显示（锂电池供电） | |||
P | 脉冲输出 | |||
公称压力 | C1 | PN1.6MPa | ||
C2 | PN2.5MPa | |||
C3 | PN4.0MPa | |||
C4 | PN6.3MPa | |||
C5 | PN16MPa | |||
C6 | PN25MPa | |||
C7 | PN40MPa | |||
防爆要求 | /NE | 不防爆 | ||
/EX | 防爆等级dⅡBT4 | |||
温度要求 | /NE | 常温 | ||
/HE | 120℃≥高温≥150℃ | |||
其它要求 | /□ | 在订货时注明 | ||
安装方式：
1、仪表安装采用法兰连接、螺纹连接及夹装式；
2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
