菲尼克斯2700989 菲尼克斯控制器 - AXC 3050 - 2700989
- 品牌：菲尼克斯
- 型号：菲尼克斯2700989
- 产地：德国
- 供应商：上海积进自动化设备有限公司
- 供应商报价：面议
- 标签：菲尼克斯控制器 - AXC 3050 - 2700989,23000,上海积进自动化设备有限公司
产品库
| 产地类别 | 进口 |
|---|

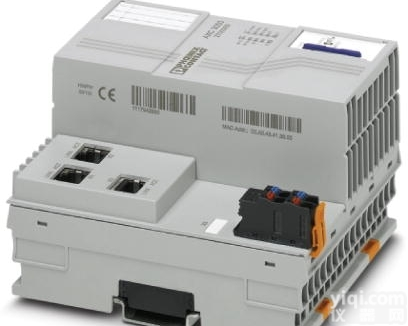

菲尼克斯控制器 - AXC 3050 - 2700989
Axiocontrol可用于直接控制Axioline F I/O设备。 带有3个以太网接口,可以通过PROFINET、Modbus TCP或TCP/IP额外连接分布式I/O设备。 编程符合IEC 61131-3标准的要求。 包括连接器插头和标记区域。
| 宽度 | 100 mm |
|---|---|
| 高度 | 125.9 mm |
| 深度 | 74 mm |
返回顶部
环境条件| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 60 °C (可达海拔2000 米) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 环境温度（组装） | -5 °C ... 60 °C |
| 允许湿度（运行） | 5 % ... 95 % (符合DIN EN 61131-2标准) |
| 允许湿度（存放/运输） | 5 % ... 95 % (符合DIN EN 61131-2标准) |
| 空气压力（运行） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 空气压力（存放/运输） | 58 kPa ... 106 kPa (可达海拔4500 m) |
| 电击 | 30g，11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准 |
| 振动（操作） | 5g |
返回顶部
控制系统| 工程设计工具 | PC WORX |
|---|---|
| 支持的编程语言 | 编程符合IEC 61131-3标准 |
| 诊断工具 | DIAG+ |
| 组态工具 | Config+版本1.01或更高 |
返回顶部
IEC61131运行系统| 工程设计工具 | PC WORX |
|---|---|
| 程序内存 | 4 MByte |
| 数据存储器 | 8 MByte |
| 保留数据存储器 | 128 千字节kByte |
| 控制任务的数量 | 16 |
| 实时时钟 | 是 |
返回顶部
现场总线功能| 过程数据量 | 4096 位 (Axioline F本地总线（输入）) |
|---|---|
| 4096 位 (Axioline F本地总线（输出）) | |
| 8192 位 (内部Modbus/TCP客户端) | |
| 支持的设备数目 | 63 (每个站) |
| 可连接本地总线设备的数量 | 63 (注意电流损耗) |
返回顶部
数据接口| 接口 | Axioline F 本地总线 |
|---|---|
| 数目 | 1 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| 接口 | Ethernet |
| 数目 | 3 |
| 连接方式 | RJ45 母头连接器 |
| 传输速度 | 10/100 MBit/s |
| 接口 | 服务 |
| 数目 | 1 |
| 连接方式 | Micro USB B型 |
| 传输速度 | max. 115,2 kBit/s |
| 数目 | 1 |
| 连接方式 | A类USB ，孔式 |
返回顶部
PROFINET| 设备功能 | PROFINET 控制器，PROFINET设备 |
|---|---|
| 规范 | Version 2.3 |
| 更新速率 | Z多256个设备 |
返回顶部
直接输入/输出| 输入名称 | 计数器输入，用于24 V信号 |
|---|---|
| 输入数量 | 2 (通过Axioline F模块的任意数字输入) |
| 输入频率 | 100 kHz (带AXL F DI16/1 HS 1H模块) |
返回顶部
电源| 典型电流耗量 | 典型值 408 mA (没有I/O和UL = 24 V) |
|---|---|
| 电流耗量 | 976 mA (IO和UL = 24 V时，UBus为2 A) |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC |
| 残波 | ± 5 % |
| 功耗 | 9.8 W |
返回顶部
机械设计| 重量 | 444 g |
|---|---|
| 诊断显示 | 否 |
| 控制器冗余 | 否 |
返回顶部
般数据| 处理器 | Intel® Atom™ E660 1x 1.3 GHz |
|---|
返回顶部
标准和规范| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
|---|---|
| 辐射干扰 | 噪音排放测试符合EN 61000-6-3 无线电干扰属性 EN 55022 级A |
| 抗浪涌 | 抗噪音测试符合EN 61000-6-2标准 瞬态过电压（浪涌） EN 61000-4-5/IEC 61000-4-5 标准B ，电源线DC ，±0.5 kV/±0.5 kV（对称/不对称） ，现场总线电缆屏蔽：±1 kV |
| 抗脉冲 | 抗噪音测试符合EN 61000-6-2标准 快速瞬态（脉冲） EN 61000-4-4/IEC 61000-4-4 标准B，2 kV |
| 抗EF | 抗噪音测试符合EN 61000-6-2标准 电磁场 EN 61000-4-3/IEC 61000-4-3 标准A，场强： 10 V/m |
| 抗ESD | 抗噪音测试符合EN 61000-6-2标准 静电放电(ESD) EN 61000-4-2/IEC 61000-4-2 标准B ，6 kV触点放电，8 kV空气放电 |
| 抗噪音测试符合EN 61000-6-2标准 馈电线感应干扰 EN 61000-4-6/IEC 61000-4-6 标准A，测试电压10 V | |
| 振动（存放/运输） | 5g |
| 电击 | 30g，11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准 |
| 振动（操作） | 5g |
| 冲击力（运行） | 10g (抗冲击测试符合EN 60068-2-29) |
菲尼克斯控制器 - AXC 3050 - 2700989
Axiocontrol可用于直接控制Axioline F I/O设备。 带有3个以太网接口,可以通过PROFINET、Modbus TCP或TCP/IP额外连接分布式I/O设备。 编程符合IEC 61131-3标准的要求。 包括连接器插头和标记区域。
