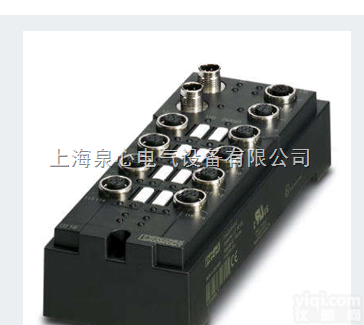

菲尼克斯2736835 分布式I/O模块 - FLM DI 16 M12 - 2736835
- 品牌：菲尼克斯
- 型号：菲尼克斯2736835
- 产地：德国
- 供应商：上海积进自动化设备有限公司
- 供应商报价：面议
- 标签：分布式I/O模块 - FLM DI 16 M12 - 2736835,1500,上海积进自动化设备有限公司
产品库
| 产地类别 | 进口 |
|---|
分布式I/O模块 - FLM DI 16 M12 - 2736835
本地总线设备带有数字化输入。 功能: 16个数字化输入,3 ms滤波时间,500 kbaud/2 Mbaud选择,通道诊断,短路和过载保护,1.2 A额定电流,M12快速连接方式。
尺寸
| 宽度 | 70 mm |
|---|---|
| 高度 | 178 mm |
| 深度 | 50 mm |
| 钻孔间距 | 168 mm |
返回顶部
环境条件| 环境温度（运行） | -25 °C ... 60 °C |
|---|---|
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（存放/运输） | 95 % |
| 空气压力（运行） | 80 kPa ... 106 kPa (可达海拔2000 米) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 保护等级 | IP65/IP67 |
返回顶部
概述| 安装类型 | 壁面安装 |
|---|---|
| 净重 | 310 g |
返回顶部
接口| 名称 | Fieldline本地总线 |
|---|---|
| 连接方式 | M12插头式连接器，B编码 |
| 连接点标识 | 铜质电缆 |
| 传输速度 | 500 kBit/s / 2 MBit/s |
| 位数 | 5 |
返回顶部
用于电子模块的电源| 连接方式 | M12插拔式连接器 |
|---|---|
| 名称 | UL |
| 电源电压 | 24 V DC |
| 电源电压范围 | 18 V DC ... 30 V DC (包括纹波) |
返回顶部
Fieldline电位| 电压电源UL | 24 V DC |
|---|---|
| UL电源 | 4 A |
| UL电流损耗 | 50 mA (2 Mbaud时) |
| 典型值 40 mA (2 Mbaud时) | |
| 50 mA (500 kBaud时) | |
| 典型值 35 mA (500 kBaud时) | |
| 电压电源US | 24 V DC |
| US电源 | 4 A |
| US电流损耗 | 典型值 5 mA (加传感器的电源) |
| 1.2 A |
返回顶部
数字输入| 输入名称 | 数字输入 |
|---|---|
| 输入说明 | IEC 61131-2类型1 |
| 连接方式 | M12插拔式连接器 |
| 连接系统 | 2，3，4线 |
| 输入数量 | 16 |
| 延迟时间 | 3 ms |
| 输入电压 | 24 V DC |
| 输入电压范围，"0"信号 | -30 V DC ... 5 V DC |
| 输入电压范围，"1"信号 | 13 V DC ... 30 V DC |
| 0到1信号切换延迟时间 | 3.1 ms |
| 1到0信号切换延迟时间 | 4.1 ms |
分布式I/O模块 - FLM DI 16 M12 - 2736835
本地总线设备带有数字化输入。 功能: 16个数字化输入,3 ms滤波时间,500 kbaud/2 Mbaud选择,通道诊断,短路和过载保护,1.2 A额定电流,M12快速连接方式。
