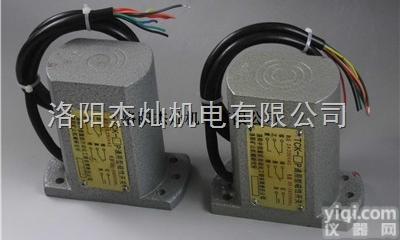

TCK-1P 湖南中信（通用型）磁感应开关规格参数

湖南中信（通用型）磁感应开关规格参数

TCK系列磁性开关是非机械接触磁性接近开关。它由磁传感器和电子电路及输出开关组成。当磁性检测体永磁铁进入TCK开关磁传感器的感应区域，靠磁场作用，TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。

湖南中信（通用型）磁感应开关规格参数

TCK磁性开关由于综合采用了一系列先进技术，所以取得了较高的技术指标和性能，能在矿井井筒中不用维修、安全可靠地工作。TCK磁性开关是保护提升机安全运行的一种新型井筒开关。

有两种使用方法：

钢丝绳磁场源使用方法

这种用法配套使用钢丝绳充磁机和消磁机。先选择提升机钢丝绳摆动较小的地方，如滚筒、导向轮或天轮下方，把磁性开关安装在钢丝绳旁边，使开关端面传感器对着钢丝绳，开关端面距绳小于50mm。然后用钢丝绳充磁机在钢丝绳相应位置上定点充磁。在提升过程中，钢丝绳磁化段运行到达磁性开关位置时，开关动作，发出减速等位置信号。其应用原理类似磁带录放机，把位置信号录在钢丝绳上，运行中磁性开关检测录磁点，发出位置信号。

湖南中信（通用型）磁感应开关规格参数

本公司生产的TCK系列磁开关主要应用在矿井井筒中，作为罐笼到位信号和提升高度精度指示。应用广泛，和相应的磁铁配合使用分别可以在250mm，360mm，500mm处感应到检测物体

磁感应开关广泛应用于冶金、机械、矿山、电力、铁路、等行业。

TCK系列磁性开关有通用型和防爆特殊型两类（通用型为铝外壳，防爆型为铜外壳、不锈钢外壳）、四种型号产品：

TCK-1型磁性开关，又称单点磁性开关。

TCK-2型磁性开关，又称二点磁性开关。

TCK-3型和TCK-4型保持式磁性开关。

TCK-1型接近磁开关(单点磁性开关)，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。静止作用时，开关处于转换状态，失去磁场作用时，开关会自动复位。与一般机械式瞬时动作型按钮开关类似，按压时会转换，释放则自动复位。
