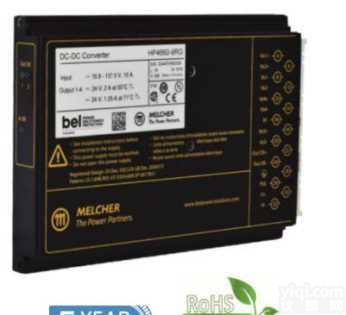

HP系列 HP系列超宽输入 铁路专用卡盒式电源

这些极其紧凑的直流-直流电源转换器集成了所有必要的输入和输出滤波，信号和保护的功能，满足了在极端恶劣恶劣的环境下的应用。该电源转换器的优势是如灵活的输出功率通过总电流限制、 极高的效率、 的可靠性，非常低的纹波和 RFI 噪声水平，完整的输入输出隔离，可以忽略不计的浪涌电流、 软开关，过温保护，中断时间和输入过高和欠压锁定。

该电源是一款及铁路电源，特别适合恶劣环境，如铁路应用程序。符合欧洲铁路标准 EN 50155 和 EN 50121-3-2 。所有印刷电路板都涂有漆保护。转换器包括一个总的输入的电压范围从 12.5 至 154 VDC 在同一模型中。输入保护免受浪涌和瞬变发生的源行上。产出是不断开放和短路的证明。

完整的系统灵活性和 n + 1 冗余的操作模式是可能的因为串联或并联连接功能在指定条件下的产出。当几个转换器使用 T 选项以并联方式连接时，这些转换器之间的单丝连接确保好当前共享。在前面板和隔离的输出信号指示灯指示该转换器的地位。电压YZ二极管和独立的过电压监控保护内部产生的过电压防护的产出。

转换器的设计与平面技术使用变压器。输入的电压是美联储的助推器，这将生成大约 70 V。如果第六高，助推器变得只是一个二极管。由此产生的中间电压供应动力传动系。

有两个动力系统上安装一个转换器，每个组成的受规管的单输出与同步整流或调整的主要输出电压与第二个跟踪输出。输出功率可灵活地分布在主要和每个动力总成的跟踪输出。关闭在变压器的磁耦合和输出电感电路对称性以及确保主要和跟踪输出的小偏差。

储能电容器充电约 70 V 使动力传动系操作期间指定的中断时间。

作为分布式的电源系统的一部分，低姿态的设计大大减少了所需的卷不牺牲可靠性高。转换器是一种特别适合 19"机架系统占领 3 U 4 TE 只，但他们也可以通过螺钉安装机箱或装有散热片。连接器类型是 H15。全封闭的黑色涂层铝案例作为散热片和 RFI 屏蔽，这种保护和涂布量对环境影响的所有组件的转换器。

功能

• 极宽输入的电压范围从 12.5 至 154 VDC 在同一模型

• 符合 RoHS 标准

• 一类设备

• 符合 EN 50155、 EN 50121-3-2 和 IEC/EN 61000-4-2，-3，-5，-6，-4-8。

• 火与烟︰ 符合 EN 45545 和 NF-F-16

• 输入以上-和可编程欠压锁定包括YZ功能

• 低浪涌电流

• 10 毫秒中断时间

• 1 到 4 独立，隔离输出︰ 无负载过载和短路保护

• 矩形电流限流特性

• 冗余操作 (n + 1)，感觉行活动当前的共享选项，输出电压调整

• 耐压测试电压 2.8 kVDC

• 非常GX率达 92.5%

• 所有 PCB 板都保护漆

• 微乎极微的案例 (4 TE，20 毫米)，是完全封闭

• 非常高的可靠性

安全符合 IEC/EN 60950-1 和 UL/CSA 60950-1 第 2 版
