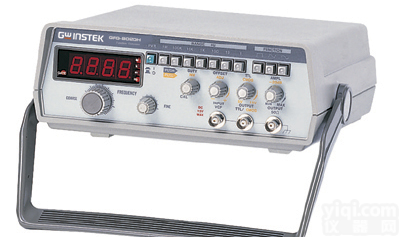

GFG-8020H 模拟信号产生器

产品信息

频率范围：0.2Hz ~ 2MHz
粗调、微调旋钮
正弦波, 三角波, 方波, TTL 脉波和 CMOS 输出
附 4 位数内部频率计数器
0.5" 大型 LED 显示器
可调 DC offset 电位
输出过载保护

主要输出
波形	正弦波, 三角波, 方波, Ramp 与脉波输出
振幅	>20Vp-p (open circuit)； >10Vp-p (加 50Ω 负载)
阻抗	50Ω+10%
衰减器	-20dB+1.0dB (at 1kHz)
DC 飘移	<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω 负载)
周期控制	1 : 1 to 10 : 1 continuously rating
显示幕	4位LED显示幕
频率范围	0.2Hz to 2MHz (共 7 档)
频率控制	Separate coarse and fine tuning
正弦波
失真	< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz
频率响应	< 0.2dB 0.2Hz ~ 100kHz； < 1dB 100kHz ~ 2MHz
三角波
线性	98% 0.2Hz ~ 100kHz； 95% 100kHz ~ 2MHz
方波
对称性	<2% 0.2Hz ~ 100kHz
上升/下降时间	<120nS
CMOS 输出
位准	4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调
上升/下降时间	<120nS
TTL 输出
位准	>3Vpp
上升/下降时间	<30nS
VCF
输入电压	约 0V~10V ±1V input for 10 : 1 frequency ratio
输入阻抗	10kΩ (±10%)
频率计数器
模式	内部
范围	0.2Hz ~ 2MHz
准确度	±Time Base accuracy ± 1 Count
时基	振荡频率 3.58MHz , 温度稳定度 ± 20ppm (23°C±5°C)
解析度	0.1Hz, 1Hz, 10Hz, 100Hz, 1kHz
使用电源
	交流 100V/120V/220V/230V ±10%, 50/60Hz
附件
	电源线 × 1, 操作手册 × 1, 测试线 GTL-101 × 1
尺寸及重量
	230(宽) × 95(高) × 280(长) mm, 约 2.1 公斤
