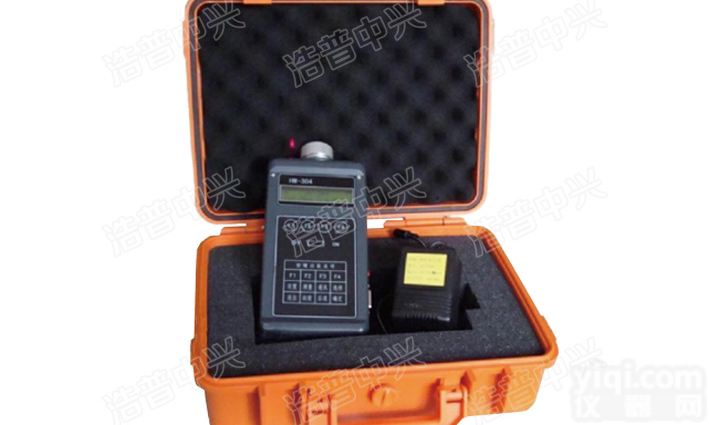

HW-305T 红外探水仪

• 红外探水仪概述

地质体每时每刻都在由向外部发射红外能量，并形成红外辐射场。地质体由内向外发射红外辐射时，必然会把地质体内部的地质信息，以红外电磁场的形式传递出来。

当隧道前方和外围介质相对比较均匀，且不存在隐蔽灾害源时，沿隧道走向分别对顶板、底板、左边墙、右边墙向外进行探测，所获得的红外探测曲线，具有正常场特征。当隧道断面前方或隧道外围任一空间部位存在隐蔽灾害源时，隐蔽灾害源产生的灾害场就一定会迭加到正常场上，使正常场中的某一段曲线发生畸变，畸变段称作红外异常。红外探测就是根据红外异常来确定隐蔽灾害源的存在。隐蔽灾害源是指含水断层、含水溶洞、地下暗河。

HW－305T型红外探测仪，是在305型的基础上向前迈进了一步，他可以自动记录采集时间和日期，它可将探测场强数据储存在仪器内，用通讯电缆与微机连接后，可将探测数据直接传输至微机，实现快速准确成图。

• 红外探测仪在超前地质预报中的作用

在复杂地质条件下，特别是岩溶发育地区，相对掘进隧道的隐伏水体或含水构造，除了出现在掘进前方之外，还可能出现在顶板上方、底板下方、两边墙外部。针对复杂水文地质特点，红外探测仪可实现全空间全方位探测。其具体地质预报内容如下：

1、 通过超前探测可预报掘进前方30米范围内有无含水断层和溶洞。

2、 通过对顶板上方探测，可确定隧道上方30米范围有无含水层或含水构造。

3、 通过对底板下方探测，可了解下方有无含水构造，以预防滞后突水。

4、 分别向两边墙外部探测，了解30米范围内有无含水体或者含水断层，以预防含水断层在前方与隧道相交造成大突水。

• 使用环境条件：

温度：0℃——+40℃

湿度：应不大于80％。在潮湿环境工作不应超过8小时。

大气压力：（0.8－1.1）×105Pa。

无腐蚀性气体和强电磁场干扰。

•  技术参数：

• 产品配置：

1、主机 2、充电器 3、通讯电缆 4、通讯软件 5、仪器箱 6、使用说明。
