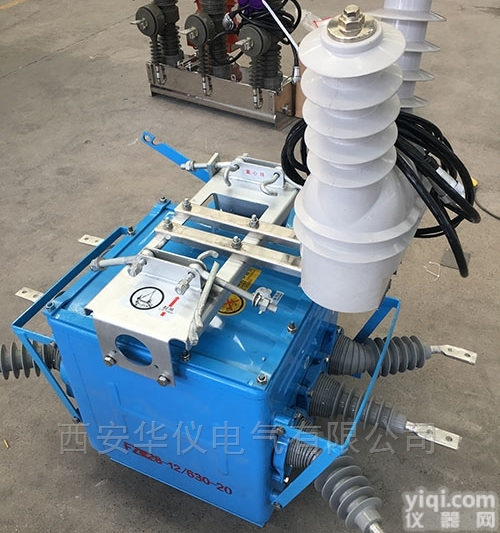

FZW28-12户外高压真空负荷开关

 一、FZW28-12户外高压真空负荷开关概述
     FW28F-12系列户外分界真空负荷开关(简称FFK)使用于柱上安装的场合,具有手动和电动操作功能。开关本体采用引进日本东芝公司vsP5-12型免维护负荷开关,采用真空灭弧、SF6气体作绝缘介质。FZw28F-12系列户外分界真空负荷开关具备故障检测、保护、控制及通讯功能,安装于10kV线路上,可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10kV配电线路用户进线的 接或用户末端,也可用于符合要求的其它分支线连接处。

断路器产品的主流型号有：
ZW20-630/12.5，ZW20-12/630-20，ZW20-12/630-25
ZW20-1000/12.5，ZW20-12/1000-20，ZW20-12/1000-25
二、型号含义图：

三、【FW28F-12系列户外分界真空负荷开关】主要技术参数：


四、产品安装尺寸图：


五、【FW28F-12系列户外分界真空负荷开关】结构及特点  ：
1、开关以具有灭弧性能的真空管作为开断元件，性能优越。
2、 内部串联的隔离断口使整个开关具有较高的耐压性能。与隔离断口绝缘轴连接的开关分合闸指示器，可在开关外部清晰、准确地指示出开关分合状态。
3、开关采用全绝缘，全密封结构，高压部分、低压控制回路和操作机构均密封在开关箱体内，箱体内充０表压SF6气体绝缘。开关主回路引出端子有绝缘电缆保护，确保开关具有十五年免维护的特性。
4、操作机构将弹簧储能机构和具有自由脱扣装置的电磁机构巧妙结合，使设备带有手动/自动操作功能，开关操作更灵活。并保证了在失压情况下，开关可靠分闸。
5、 开关内部的三相贯穿型电流互感器，不但具有大电流保持，短路时保持合闸，防止开关误跳的功能，还为下阶段遥测电流量的采集作了预留。
6、开关采用悬挂式或座式安装均可，使杆上安装更方便灵活。
