5615B 赛宝仪器|电容器试验｜自燃性试验机
- 品牌：赛宝仪器
- 型号：5615B
- 供应商：广州赛睿检测设备有限公司
- 供应商报价：面议
- 标签：赛宝仪器|电容器试验｜自燃性试验机,500000,广州赛睿检测设备有限公司
产品库

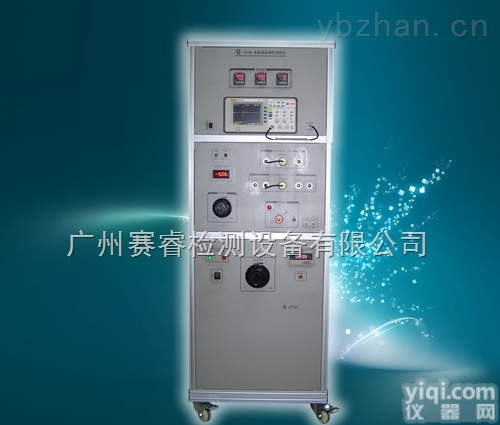

5615B型电容器自燃性试验台，用于XY电容器的自燃性试验，符合GB/T6346.14-2015、标准IEC60384-14：2013中第4.18条款电容器耐久性试验，按标准中图8、图9的设计要求 。
该设备采用数字存储示波器监测试验波形幅度；储能电容有两档切换（3uF和47uF)，试验电容器容量为15uF，选用“奥托尼克斯”CT4S-1P型计时/计数器；可手动设置好冲击电压及交流电压数值后自动实现对电容器进行符合（IEC60384-14:2013）标准中4.18要求的测试功能；还具有过压、过流保护等功能，并配有安全性能好的测试夹具。该设备操作简单、性能良好、可靠性高，是适用于XY电容器自燃性试验的专用设备。
5615B型电容器自燃性试验台通过调压器、高压变压器、整流电路产生可调直流高压源，其高压值由数字电压表显示；再由高压转换开关，控制蓄能电容器（3μF或47μF）的充放电，其充电时间和放电时间及脉冲次数由计时/计数器设置和控制，产生的脉冲信号随机叠加在一个基波交流信号（500V/20A可调交流源）上，合成的脉冲电压由数字存储示波器监测，以满足该试验要求；仪器的过流过压保护电路和控制电路主要由比较器IC LM339组成。
输入电压 | AC 220V±10% |
输入频率 | 50Hz/60Hz |
工作环境 | 温度：10℃～40℃，湿度：小于75％ RH |
电源保险管 | 40A |
外形尺寸 | 约620mm（长）×850（深）×1700（高） |
1、试验电容器容量范围： | Cx：0～15uF |
2、储能电容器的容量： | Ct：3μF/10kV和47μF/10kV，两档选择 |
3、输出直流电压Ut： | 0～5000V，手动连续可调，数显分辨率：10V； |
4、输出直流电压准确度：
| ±3％
|
5、输出交流电压U~： | 0～500V，手动连续可调，数显分辨率：1V； |
6、输出交流电压准确度： | ± 3％；
|
7、放电脉冲施加方式： | 随机非同步； |
8、脉冲间断时间： | 1s～99.99s，可设定、数显，准确度：±3％，分辨率：0.01s； |
9、试验次数： | 0～9999次可任意设定、数显，准确度：±1次； |
10、起动功能：
| 0 V起动 |
11、保护功能 | 过流保护和过压保护：可连续设置保护值（机内调节设置） |
12、高压变压器容量： | ≥1kVA |
13、交流变压器容量： | ≥8kVA |
14、监测示波器： | DS1102E(普源)型彩色数字存储示波器 |
名 称 | 数 量 |
安全测试盒 | 一个 |
测试线 | 一套 |
电源线 | 1 根 |
说明书 | 1 本 |
保修卡 | 1 份 |
