三相数字式电能表

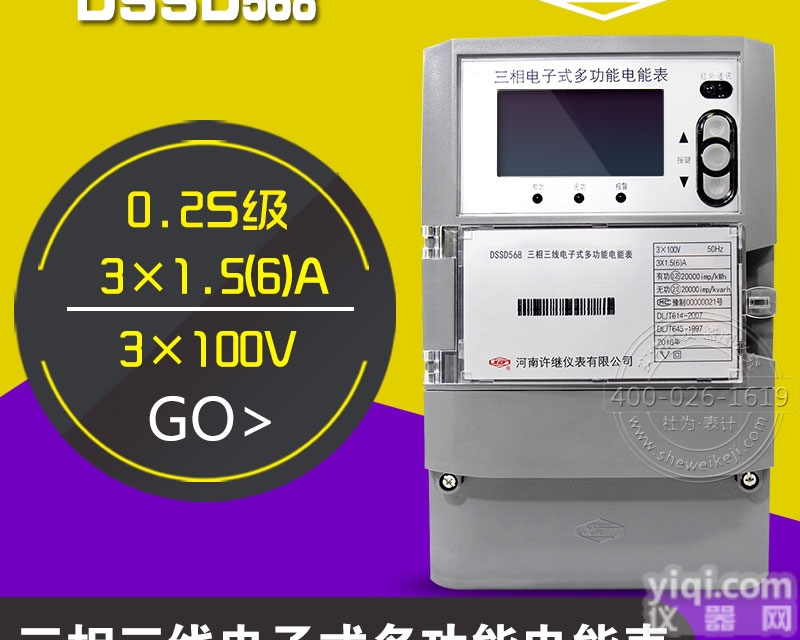

DTSD568/DSSD568型三相数字式多功能电能表

许继DSSD568三相四线数字式多功能电能表适用范围

适用于应用电子互感器的计量场合和基于IEC61850通讯协议的数字化变电站系统。

许继DSSD568三相四线数字式多功能电能表技术标准

• DL/T 614-2007   《多功能电能表》
• DL/T 645-1997   《多功能电能表通信规约》
• DL/T645-2007    《多功能电能表通信规约》

功能特点

• 具有正向、反向有功点能量和四象限无功点能量计量功能。
• 分时计量功能；有功、无功点能量应对尖、峰、平、谷等各时段点能量及总能量分别累计、存储；具有计量分相有功电能量功能。
• 需量测量功能：在约定的时间间隔内测量单向和双向需量、分时段需量及其出现的日期和时间；需量周期可在5、10、15、30、60min中选择；能存储12个结算日需量数据。
• 时钟具有日历、计时、闰年自动转换功能，每日只允许校时一次。
• 支持尖、峰、平、谷四个费率，具有两套可以任意编程的费率和时段。
• 支持电表清零和需量清零操作，可清除电能表内存储的点能量、需量、冻结量、事件记录、负荷记录、需量（包括发生日期、时间）等数据，清零操作作为事件记录。
• 能存储上12个结算日的单向或双向总电能和各费率电能数据；能存储上12个结算日的单向或双向需量、各费率需量及其出现的日期和时间数据；在电能表电源断电的情况下，所有与结算有关的数据至少保存10年，其他数据至少保存3年。
• 具有定时冻结、瞬时冻结、日冻结、约定冻结、整点冻结功能。
• 具有事件记录功能，可记录各相失压、断相、失流、电压（流）逆相序、掉电、需量越限、需量清零、编程、校时、各相过载、开表盖等的总次数及Z近10次的发生时刻、结束时刻及对应的数据。
• 可测量总及各分相有功功率、无功功率、功率因数、分相电压、分相（含零线）电流、频率等运行参数。
• 具有负荷记录功能，可保存不少于40天的正反向有功总电能、无功总电能、四象限无功。
• 光报警采用背光点亮方式进行光报警，当事件恢复正常后报警自动结束。报警事件包括：失压、逆相序、过载、功率反向（双向表除外）、电源欠压等。
