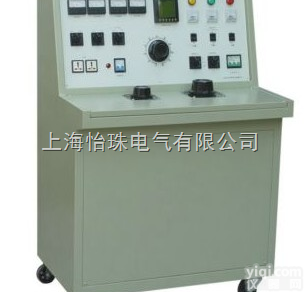

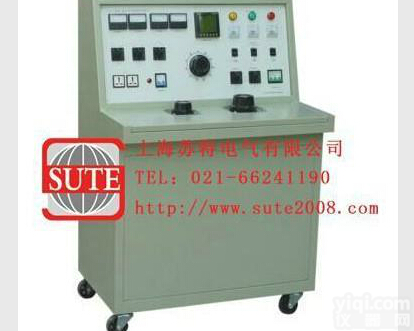

高低压开关柜综合试验台

高低压开关柜综合试验台

一、功能特点

多功能试验台主要用于低压电器成套设备的进货检验、出厂检验、工程验收、3C检查等试验项目。包括主回路、控制回路的通电操作试验。电流表、电压表、电能表（电度表）、有功功率表、无功功率表、功率因数表（相位表）等各检测回路及测量仪表的检验。电容补偿控制器自动状态下投、切试验、工频过电压保护试验和过电压电容切除时间的检测。介电强度试验，接地电阻的测试等。

二、高低压开关柜综合试验台技术指标

1.三相交流电源380V：输出三相交流相电压220V、线电压380V，Z大输出电流20A。

2.交直流控制电源：

①输出三相交流电压0-690V可调，Z大输出电流8A。

    ②输出直流电压0-250V可调，Z大输出电流10A。

    ③输出三相交流控制电压，即额定电压和过电压（UA=UB=UC=220V-275V可调、UAB=UBC=UCA =380V-480V可调），Z大输出电流8A。

        3、 三相交流电流：输出三相交流电流0-10A可调，开口电压6V。三相电流通过转换开关任意选择电流与电压相角分别为+30º、0º、-30º，即“超前”（容性负载）、“同相”（阻性负载）、“滞后”（感性负载）。

以检验单相交流电压表为例：

1、接通输入电源AC380V

2、连接交流操作电压输出电源线至电压表

3、检查并确认接线是否，接通总电源开关

4、将调压器回零，并按“合闸”扭，

5、再按面板上交流操作电压的“合闸”扭

6、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。

7、试验完毕后，先按面板上交流操作电压的“分闸”扭,再按面板上总“分闸”扭。然后，断开总电源开关
