WMA-01 荷兰法科模块化放大器WMA系列

荷兰法科模块化放大器WMA系列

荷兰法科模块化放大器WMA系列详细描述

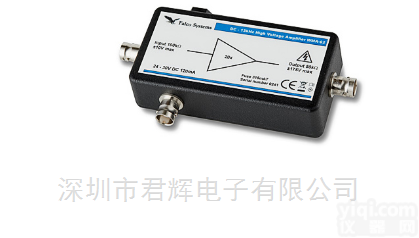

　WMA-01模块化高电压放大器

WMA-01高电压放大器使用18-30V直流电压供电，也可以用电池供电 (例如在法拉第笼”
Faraday cage”中使用时) 。WMA-01的内部放大电路采用“无电感”设计，因此不会对敏感实验设备产生电磁干扰。WMA-01的输出噪声低至3mVrms。对于超低噪声需求，专用的WMA-01LF型放大器可以实现0.1mVrms的输出噪声(DC-50Hz)。这种电压放大器是MEMS或压电应用的理想选择。


技术指标:

- 20倍电压放大, 输出电压±125V
- 带宽:DC to 20kHz full-power bandwidth (-3dB),型号 WMA-01
- 带宽:DC to 50Hz full-power bandwidth (-3dB),型号 WMA-01LF, 按订单定制
- 低输出噪声: <3mVrms,型号 WMA-01；<0.1mVrms典型值，型号WMA-01LF
- 输出短路保护
- No overshoot with capacitive loads and perfectly stable
- 100k欧姆输入阻抗
- 50k欧姆输出阻抗
- 尺寸50x100x26mm
- 电源:18V - 30V 直流供电, 120mA

WMA-02模块化高电压放大器


WMA-02高电压放大器使用24-30V直流电压供电，也可以用电池供电 (例如在法拉第笼”
Faraday cage”中使用时) 。WMA-02的内部放大电路采用“无电感”设计，因此不会对敏感实验设备产生电磁干扰。WMA-02的输出噪声低至4mVrms。对于超低噪声需求，专用的WMA-
02LF型放大器可以实现0.2mVrms的输出噪声(DC-50Hz)。这种电压放大器是MEMS或压电应
用的理想选择。

技术指标:

- 20倍精密放大，输出电压±175V
- 带宽:DC to 13kHz full-power bandwidth (-3dB), 型号WMA-02
- 带宽:DC to 50Hz full-power bandwidth (-3dB), 型号WMA-02LF, 按订单定制
- 低输出噪声: <4mVrms, 型号 WMA-02； <0.2mVrms,典型值, 型号 WMA-02LF
- 输出短路保护
- No overshoot with capacitive loads and perfectly stable
- 100k欧姆输入阻抗
- 50k欧姆输出阻抗
- 尺寸: 50x100x26mm
- 电源: 24V - 30V 直流供电, 120mA

WMA-005模块化高电压放大器


WMA-005高电压放大器使用18-30V直流电压供电，也可以用电池供电 (例如在法拉第笼”
Faraday cage”中使用时) 。WMA-005的内部放大电路采用“无电感”设计，因此不会对敏感
实验设备产生电磁干扰。WMA-005的输出噪声低至3mVrms。对于超低噪声需求，专用的
WMA-005LF型放大器可以实现0.1mVrms的输出噪声(DC-50Hz)。这种电压放大器是MEMS或
压电应用的理想选择。

技术指标:

- 20倍电压放大，输出电压±75V
- 带宽:DC to 20kHz full-power bandwidth (-3dB)型号 WMA-005
- 带宽:DC to 50Hz full-power bandwidth (-3dB) 型号 WMA-005LF
- 低输出噪声: <3mVrms, 型号WMA-005; <0.1mVrms典型值,型号WMA-005LF
- 输出短路保护
- No overshoot with capacitive loads and perfectly stable
- 100k欧姆输入阻抗
- 50k欧姆输出阻抗
- 尺寸:50x100x26mm
- 电源:18V - 30V直流供电, 120mA

WMA-02，WMA-01和WMA-005高压放大器的电源


- 24V / 3A，230V / 50Hz，72W电源
- 提供WMA系列BNC接口连接器电缆
- 一个电源可以为多达10个放大器提供电源
