DT-111 CEM华盛昌DT-111袖珍型自动量程万用表

产品信息

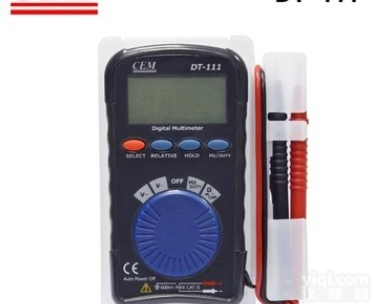

CEM华盛昌DT-111袖珍型自动量程万用表
DT-111袖珍型自动量程万用表带有4000位LCD显示屏，包括以下10种功能：DCV， ACVDCA，ACA，电阻，电容，频率，占空比，短路，已经二极管测试。

CEM华盛昌DT-111袖珍型自动量程万用表特点：
1.4000 位液晶数字LCD显示；
2. 相对值模式;
3. 低电池指示.
4. 数据保存。
相对值按键
相对值测量即两个数值的差值测量。 一个参考电压可以被储存，然后所做测量会与那个数值比较。显示的数值是参考数值和测量数值的差。

  1. 按使用说明书的描述执行测量。
  2. 按下RELATIVE 按键储存显示屏上的读数，显示屏上会出现"REL" 指示。
  3. 此时显示屏上显示出储存数值和测量数值的差。
  4. 按下 RELATIVE按键退出relative模式。

注意: The Relative 功能不能在频率功能下操作 。
数值保持按键
数值保持功能可使仪表锁定一个当前的测量数值以供以后参考

  1. 按下 “DATA HOLD” 按键 锁定显示数值, 显示屏上会出现“HOLD” 指示。
  2. 再次按下 “DATA HOLD” 按键返回正常操作。

自动关机

  1. 为节约电源，显示会在15分钟后自动关闭。
  2. 按下 SELECT 按键，打开显示。
    要取消自动关机，将功能选择旋纽扭off档位。按住 SELECT 按键 并将功能选择旋纽扭至希望的档位，3秒后放开SELECT按键 。

CEM华盛昌DT-111袖珍型自动量程万用表技术指标：

功能

量程

精确度

直流电压

400.0mV

±(0.7% rdg + 3d)

4.000V, 40.00V,

±(1.0% rdg + 3d)

400.0V, 500V

±(1.3% rdg + 3d)

交流电压
40-60Hz

4.000V, 40.00V

±(1.0% rdg + 10d)

400.0V, 500V

±(2.3% rdg + 5d)

电阻

400.0W4.000kW, 40.00kW, 400.0kW

±(2.0% rdg + 5d)

4.000MW

±(5.0% rdg + 5d)

40.00MW

±(10.0% rdg + 5d)

电容

4.000nF

±(5.0% rdg + 30d)

40.00nF

400.0nF

±(3.0% rdg + 15d)

4.000µF, 40.00µF, 200.0µF

±(10.0% rdg + 15d)

电频

5.000Hz, 50.00Hz, 5000.0Hz, 5.000kHz, 50.00kHz, 500.0kHz, 10MHz

±(2.0% rdg + 5d)

占空比

0.1-99%



短路测试: 电阻< 60W时蜂鸣；
二极管测试: 测试电流1mA., 开路1.5V 电压典型值
规格: 108x56x11.5mm
重量: 50g







DT-111袖珍型自动量程数字万用表带有4000位LCD显示屏，包括交直流电压、电阻、电容、频率、二极管、短路蜂鸣测试等功能。小巧的体积便于携带，多种测量功能更加实用。

特点：
1. 大液晶屏幕显示
2. 相对值测量模式
3. 数据保持按键
4. 自动关机功能





①3-3/4数字显示屏(4000位)
②相对值键(RELATIVE)
③功能选择键(SELECT)
④数值保持键(HOLD)
⑤频率/占空比键(Hz/%)
⑥功能选择旋纽
⑦塑料盒
⑧表笔





4. 二极管测试
①将功能选择旋纽扭至Ω档位。
②按下 SELECT 按键一次进入二极管测试 。
③将表笔的笔尖与你想要测试的二极管或半导体接触。读取显示屏上的读数。
④通过交换红黑表笔的位置转换表笔极性。读取显示屏上的读数。
⑤二极管测量好坏判别
A.如果正向测量读数显示为“0.5V”，反向测量读数显示为OL, 则二极管是好的。
B.如果读数都显示“OL”, 则二极管是坏的，即开路。
C.如果读数都显示“0”, 则二极管是坏的，即短路。
5. 频率/占空比测量
①将功能选择旋纽扭至“HZ/DUTY” 档位。
②按下 Hz/DUTY按键一次会显示占空比 %。再次按下此键会锁定显示频率 (Hz)。
③将表笔的笔尖与被测电路接触。确保极性正确 (红色表笔对应正极，黑色表笔对应负极)。
④读取显示屏上的值。



1. 测量直流/交流电压
①将功能选择旋纽扭至“DCV”档位测量直流电压，或扭至“ACV” 档位测量交流电压。
②将表笔的笔尖与被测电路接触。确保极性正确 (红色表笔对应正极，黑色表笔对应负极)。
③读取显示屏上的电压值。
2. 测量电阻及短路逢鸣
①将功能选择旋纽扭至Ω档位。
②将表笔与被测电路接触。
③读取显示屏上的读数。
④短路蜂鸣测试时, 按下SELECT 按键 直至 “·)))”符号出现在显示屏上。
⑤如果电阻小于100Ω时, 蜂鸣响起。
3.电容测量
①将功能选择旋纽扭至Ω档位。
②按下 SELECT按键 直至 “nF”出现在显示屏上。
③按下 RELATIVE 按键使显示为零。
④将表笔与被测电容器接触。
⑤读取显示屏上的读数。



万用表具有用途多，量程广，使用方便等优点，是电子测量中常用的工具。它可以用来测量电流、电压、电阻、电容、频率和二极管等。可广泛应用于家庭、工厂、实验室、机械维修等领域。
