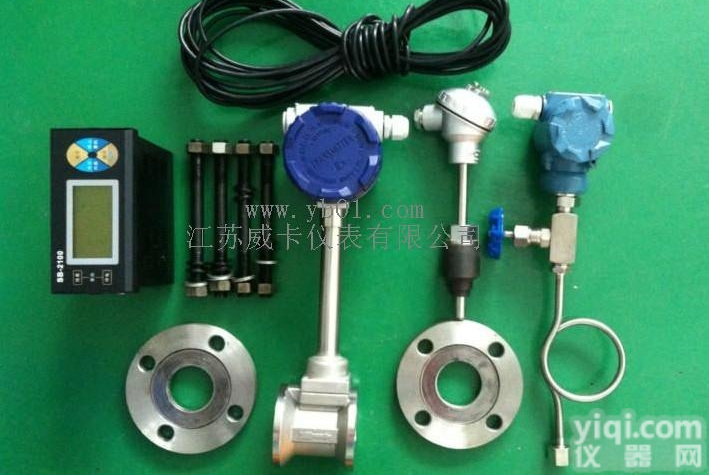

食品厂管道蒸汽表
- 供应商：江苏朗高精密仪表有限公司
- 供应商报价：面议
- 标签：食品厂管道蒸汽表,-1,江苏朗高精密仪表有限公司
产品库
蒸汽流量计专业生产厂家-厂家坐落于淮安金湖，集设计、开发、生产、销售、调试安装于一体的仪表厂家。厂家主要产品有：孔板流量计、涡街流量计、蒸汽流量计
欢迎选购江苏朗高精密仪表有限公司蒸汽仪表，张，号码（同号）
蒸汽流量计应用
蒸汽街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流动体流过旋涡发生装置时，它的两边就产生了非规则的两边旋涡，这种涡就是卡门涡街。斯哈尔在卡门涡街论调的基本之上说出了卡门涡街的频率与流动体的流速为正比，并给出了频率和流动速度的计算公式：
f= St×v/d
式中：
f 涡街发生频率（Hz）
V 旋涡发生体两侧的平均流速（m/s）
St 斯特哈罗尔系数（常数）
涡街流量计这非规则的涡就产生了一连串非规则负压，该压力值作功在检测探头装置之上，便形成了一连串的交变信息，经前置放大器转换、整形、放大处理后，输出与涡同时换算正向比的脉冲频率信息。
蒸汽流量计产品优势及卖点：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰YZ能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆Z长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
蒸汽流量计技术参数：
公称通径（mm） | 15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
公称压力（MPa） | DN15-DN200 4.0（>4.0协议供货），DN250-DN300 1.6（>1.6协议供货） |
介质温度（℃） | 压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货） |
本体材料 | 1Cr18Ni9Ti，（其它材料协议供货） |
允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范围度 | 1：6～1：30 |
供电电压 | 传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池 |
输出信号 | 方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 （4～20mA） ≤1500m；负载电阻≤750Ω； RS485/HART≤1200m. |
蒸汽流量计流量范围
结构 | 通径 | 工况流量范围（m3/h） | ||
水 | 空气 | 蒸 汽 | ||
满 管 式 | 15 | 0.3-3.8 | 3.8-38 | 4.4-44 |
20 | 0.5-6.2 | 6.7-67 | 7.9-79 | |
25 | 0.9-10 | 10-100 | 12-120 | |
32 | 1.6-16 | 16-160 | 19-190 | |
40 | 2.5-26 | 25-250 | 30-300 | |
50 | 3.5-38 | 40-400 | 50-500 | |
65 | 5.2-65 | 68-680 | 85-850 | |
80 | 8-100 | 100-1000 | 120-1200 | |
100 | 12-150 | 160-1600 | 190-1900 | |
125 | 20-250 | 230-2300 | 280-2800 | |
150 | 32-380 | 380-3800 | 440-4400 | |
200 | 50-620 | 670-6700 | 790-7900 | |
250 | 80-1150 | 1060-10600 | 1200-12000 | |
300 | 130-1400 | 1540-15400 | 1780-17800 | |
插 入 式 | 400 | 180-2700 | 2700-27000 | 3200-32000 |
500 | 280-4200 | 4240-42400 | 4950-49500 | |
600 | 410-6100 | 6100-61000 | 7100-71000 | |
700 | 580-7300 | 7800-78000 | 9300-93000 | |
800 | 720-10800 | 10850-108500 | 12660-126600 | |
900 | 970-12000 | 13000-130000 | 15500-155000 | |
1000 | 1130-16900 | 17000-170000 | 20000-200000 | |
1100 | 1450-18000 | 19000-190000 | 23000-230000 | |
1200 | 1630-24400 | 24400-244000 | 28500-285000 | |
1300 | 2020-25300 | 27000-270000 | 32000-320000 | |
1400 | 2350-29500 | 31000-310000 | 37200-372000 | |
1500 | 2550-38000 | 38200-382000 | 44500-445000 | |
蒸汽流量计安装
