一、侧装磁翻板液位计工作原理

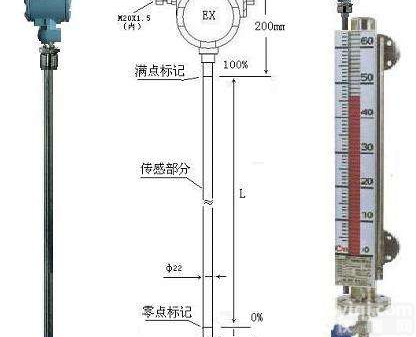

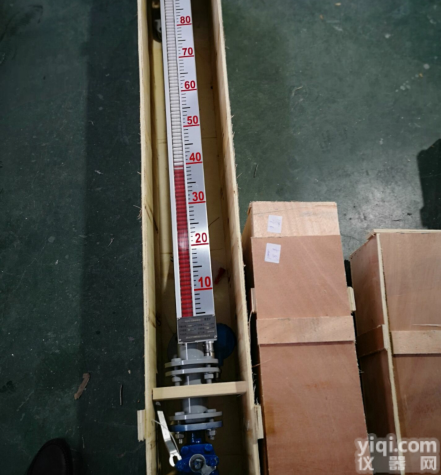

TG-UHZ-1712侧装型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成，其结构如图所示。工作原理为：本体外的翻板箱及变送器受本体内浮子(具有定向磁性源，按不同介质和压力有针对性地研制)的作用促使翻板翻动而显示红白颜色，并随浮子的移动指示不同的液面高度，同时液位变送器将液位信号传送至控制ZX进行液位指示和控制，也可通过计算机进行集中监控。

二、侧装磁翻板液位计技术参数

量程范围：300~19000mm

介质密度：0.5~2g/cm3

工作温度：-40~350℃

压力等级：≤32MPa

测量精度：≤±10mm

远传距离：1000m

三、侧装磁翻板液位计性能指标

测量范围：150～15000mm

精确度：±10mm

工作压力：常压～25MPa

工作温度：-200～600℃

介质密度：0.5～2.0 g/cm3

介质密度差：≥150kg／m3（测量界位）

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度：≤0.08m/s

介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）

过程连接：

侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97

顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客户指定安装尺寸。

材质：

主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：钛；PTFE　

四、侧装磁翻板液位计优点

１、密封性强，不易渗透——本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用

２、耐高温、高压能力强——本系列产品Z大温度可大600℃,Z大压力可达25MPa

３、耐腐蚀能力——本系列产品采用Z新不锈钢内衬PTFE工艺,使产品防腐能力

４、可在低温场合使用——本系列产品采用特殊夹套工艺，零下200度场合也能应付自如

５、信号远传能力强——本产品信号输出可为开关量、模拟量，可带HART协议

五、侧装磁翻板液位计安装

 1、UHZ-517系列产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位，用户可以直接安装。
２、安装时需注意主导管内切勿进入导磁杂质，以免影响浮球与显示板的磁耦合性能。
３、安装完成后需进行一次磁柱矫正，具体过程见使用说明书。
