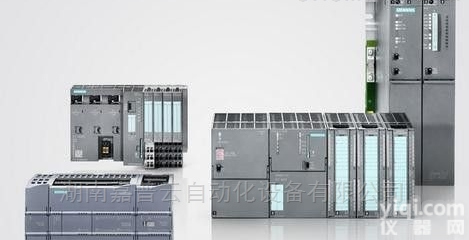

S7-300开关量模块 西门子S7-300开关量模块

S7-300CPU 的六个性能等级

现有性能范围极宽的分级CPU 系列，可用于组态控制器。
产品范围包括 7 种标准的 CPU、
7 种紧凑式 CPU、5 种故障防护型 CPU 以及 3 种工艺 CPU。
现有 CPU 的宽度仅 40mm
SIMATICS7-300 是我们全集成自动化设计的一部分，是销量Z大的控制器。

在*个实例中，SIMATIC S7-300用于制造工艺中的创新性系统解决方案，特别是用于汽车工业，一般机械工程，特别是特殊机械制造和机器的连续生产(OEM)，以及塑料加工、包装行业、食品和饮料工业和加工工程

作为一种多用的自动化系统，S7-300 是那些需要灵活的设计以实现集中和本地组态的应用的理想解决方案。

对于由于环境条件限制需要特殊的坚固性的应用，我们可以提供SIPLUS 极端设备。

特别是在后期加工工艺上，S7-300可以用于以下行业：

汽车工业

通用机械工程

特殊机器制造

系列机械工程，OEM

塑料加工

包装行业

食品和饮料工业

加工工程

快速计数/fairs，可以直接访问硬件计数器

简单定位，直接控制MICROMASTER 频率静态变频器

带有集成功能块的PID-Regulation

由于具有高处理速度，CPU 可以实现非常短的机器循环时间。

S7-300系列 CPU 可以为各种应用提供合适的解决方案，客户只需为特定任务实际需要的性能付款

S7-300建立在模块式的组态上，无需I/O 模块的插槽规则

现有丰富的模块可用于集中组态和搭配ET 200M 实现分布式组态。

集成的PROFINET 接口可以实现控制器的简单网络化，与其它运行管理等级方便的进行数据交换

模块宽度窄，可以实现紧凑式的模块设计或者小型控制柜。

能够把强大的 CPU 与工业以太网/PROFINET接口、集成的工艺功能或故障防护设计集成在一起，从而避免附加投资。

设计

S7-300 可以实现空间节省和模块式组态。除了模块，只需要一条DIN 安装轨用于固定模块并把它们旋转到位。
这样就实现了坚固而且具有EMC 兼容性的设计。
随用随建式的背板总线可以通过简单的插入附加的模块和总线连接器进行扩展。S7-300系列丰富的产品既可以用于集中扩展，也可用于构建带有ET 200M 的分布式结构；因此实现了经济GX的备件控制。

扩展选件

如果自动化任务需要超过8 个模块，S7-300 的ZY控制器 (CC) 可以使用扩展装置 (EU) 扩展。ZX架上Z多可以有 32 个模块，每个扩展装置上Z多 8 个。接口模块 (IM) 可以同时处理各个机架之间的通讯。如果工厂覆盖范围很宽，CC/EU还可以相互间隔较长距离安装（Z长10m）。

在单层结构中，这可以实现256 个 I/O 的Z大组态，在多层结构中Z多可以达到1024 个I/O。在带有PROFIBUS DP 的分布式组态中，可以有65536 个I/O 连接（Z多 125 个站点，如通过 IM153 连接的 ET200M）。插槽可自由编址，因此无需插槽规则。

S7-300 模块种类丰富，还可以用在分布式自动化解决方案中。
与 S7-300 具有相同结构的 ET 200MI/O 系统通过接口模块不仅可以连接到PROFIBUS 上还可以连接到PROFINET 上。

信号模块是 SIMATIC S7-300 进行过程操作的接口。S7-300 模块范围的多面性允许模块化自定义，以满足Z多变的任务。

S7-300 支持多面性技术任务，并提供详尽的通讯选项。除了具有集成功能和接口的CPU，在 S7-300 设计中还有各种针对技术和通讯的特殊模块。
