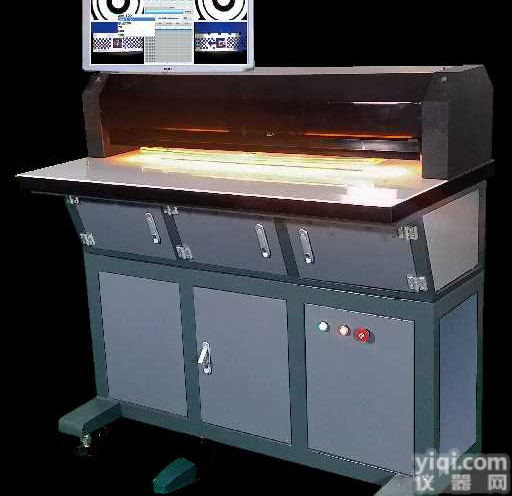

PCB线宽线距测量 PCB线宽线距测量仪
- 型号：PCB线宽线距测量
- 产地：广东深圳
- 供应商：东莞仪光光学仪器有限公司
- 供应商报价：面议
- 标签：PCB线宽线距测量仪,-1,东莞仪光光学仪器有限公司
产品库
线过度蚀刻检查：
特殊光学光路及光源设计，可清晰显现铜线表面因过度蚀刻造成之梯形面。
线宽线距及圆孔测量：
软件功能，具有许多操作方便及快速JZ的抓取工具，能简单快速JZ的抓取到影像画面上的目标。如快速取圆、ZX线、ZX距功能。
菲林底片检查：
全透明式玻璃台面及光线均匀的白炽底灯光源设计，非常适用于菲林底片检查。
设备配置：
项目 | 规格说明 |
CCD | 台湾 |
光学镜头 | 变焦范围: 0.7-6× |
光源组 | 横向无影灯（可直观的看到上下幅的边缘） |
机台台面 | 1000*700mm |
量测系统 | EF8000 |
操作系统 | WIN XP |
测量精度 | 0.2mil |
操作方式 | 产品放于工作台面手移动产品通过软件快速测量 |
窗口观察 | 实时影像观察功能（双镜头实时同步） |
影像冻结 | 具有拍照功能 |
量测方式 | 1:线宽自动量测. |
支持影像格式 | TIF、BMP、JPG |
量测影像结果输出功能 | 1:汇出量测影像与结果至Ｍicrosoft Excel |
技术参数：
项目 | 规格要求 |
结构外形 | 桌面尺寸1000*700mm 桌面式结构台面： |
CCD 相机 | 高感光彩色CCD（520TV线） |
放大倍率 | 电子:30×~306× |
光学: 0.7×~6× | |
光源 | LED环形光（亮度连续可调） |
LED定位光源（红光） | |
分辨率 | 0.4 ~ 2.7μm/pixel |
视野范围 | 6.8mm×5.1mm~.0.8mm×0.6mm |
可测量线宽范围 | 0.6-5.1mm |
测量精度 | 0.2mil |
量测系统 | 电脑影像截取量测系统 |
软件 | 具有SPC统计功能，Excel输出，视图截取功能 |
电脑规格 | 19“显示器 CPU :P4 3.0G RAM:2GHDD:300G WIN XP系统 |
附件 | 玻璃校正片 |
操作温度 | 25℃±2℃ |
电源 | AC220V～±10%/50Hz |
保修期 | 验收后1年 |
