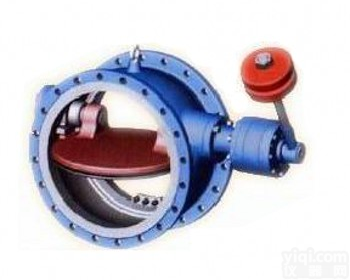

DHH74X 蝶式缓冲止回阀

DHH74X蝶式缓冲止回阀详细介绍
一、产品概述
　　蝶式缓冲止回阀以密封副地三心偏河阀板地大二次偏心保证关闭后零泄漏，以开阀时的小阻尼保证阀板平稳开启，以快慢两阶段关闭保证速度，同时有效缓冲，消除水锤冲击。
二、用途
1、蝶式缓冲止回阀适用于大口径水或蒸汽等介质管路中，起到止回作用，能够实现快关和慢关，有效防止水锤冲击。
2、三偏心密封结构保证零泄漏，开启动作平稳，流阻小。
3、快关段基本无阻力，慢关段缓冲平稳，无水锤，无冲击噪声。
4、密封副三偏心加阀板大二次偏心结构，开启密封副即分离，关闭接触即密封，有效减少封面磨损，延长使用寿命。
三、主要技术参数
公称压力PNANSI
0.25～6.4MPa150LB-300LB
公称通经PN2.5（DN300～DN2000），PN6（DN300～DN2000），PN10（DN300～DN1600），PN16（DN300～1000），PN25，PN40，PN64（DN300～DN800）
强度试验1.5倍
密封试验1.1倍
阀体材料灰铸铁球墨铸铁碳素钢C合金钢I不锈钢P/R
工作温度0～150℃-15～300℃-29～425℃-29～530℃-196～600℃
适用介质水、蒸汽、气体、油品等水、蒸汽、气体、油品等水、蒸汽、气体、油品等水、蒸汽、气体、油品等醋酸类、硝酸类
四、执行标准
设计制造法兰连接结构长度压力试验
GB122236GB17241.6、GB9113GB12221ZBJ16006
ANSI B16.34ANSI B16.5或MSS-SP-44CLAPI609AP1598
