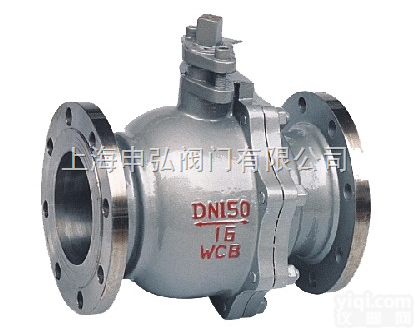

Q41F软密封球阀产品概述：
是一种转角为90°的旋转类阀门，密封性能优良、流量系数大、流阻系数小、结构简单、使用寿命长、便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
Q41F软密封球阀：
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，与其它阀类相比，具有以下一些优点：
1、流体阻力小、Q41浮动式球阀是所有阀类中流体阻力Z小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、的阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5、由于内件聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q41F软密封球阀性能参数:
公称通径
| DN15～DN400
| 公称压力
| 1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
| 适用介质
| 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
| 介质温度
| -40～+180℃ -40～+350℃
| 泄漏量
| 0 符合ANSIB16.104 5级标准
| 球体转角
| 90°
| 阀体材制质
| A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
| 阀座材料
| 聚四氟乙烯（常温）、特制PPL（高温）、硬质合金（高温）
|
Q41F软密封球阀技术参数：
设计依据
| 国标系列
|
美标系列
| 设计标准
| GB/T12237
| AP16D
| ANSI B16.34
| 法兰连接结构长度
| GB/T12221
| AP16D
| ANSI B16.10
| 结构长度(焊接)
| GB/T15188.1
| AP16D
| ANSI B16.10
| 连接法兰
| GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
| 对焊端
| GB/T12224
|
ANSI B16.25
| 试验和检验
| GB/T9092
| AP16D
| AP1598
|
Q41F软密封球阀主要零件及材质；
序号
NO
|
零件名称
|
材质
| GB
| ASTM
| 1
| 阀体
| WCB
| A2116-WCB
| 2
| 密封圈
| PTFE、RPP
| PTFE、RPP
| 3
| 球体
| 1C18Ni9Ti
| SS304
| 4
| 螺母
| 35
| A194-2H
| 5
| 螺柱
| 35CrMoA
| A193-B7
| 6
| 石体
| WCB
| A216-WCB
| 7
| 垫片
| 柔性石墨+不锈钢
| B12.10-304F/.G
| 8
| 填料
| PTFE
| PTFE
| 9
| 填料压盖
| WCB
| A2116-WCB
| 10
| 定位片
| 25
| A105
| 11
| 挡圈
| 65Mn
| AISI 1066
| 12
| 手柄
| K33
| A47-667
Gr.32510
| 13
| 阀杆
| 1Cr33
| A276-410
| 14
| 螺钉
| 35
| A193-B7
| 15
| 止推垫片
| PTFE
| PTFE
|
Q41F软密封球阀实验压力：
压力等级
|
试验压力(MPa）
| 公称压力（PN）
| 磅级（Class）
| 壳体试验
| 密封试验
| 1.0
| -
| 1.5
| 1.1
| 1.6
| -
| 2.5
| 1.76
| 2.5
| -
| 3.8
| 2.75
| 4.0
| -
| 6.0
| 4.4
| 6.4
| -
| 9.6
| 7.04
| -
| 150
| 3.0
| 2.2
| -
| 300
| 7.6
| 5.6
| -
| 600
| 15.0
| 11.0
| -
| 10K
| 2.4
| 1.5
| -
| 20K
| 5.8
| 4.0
|
Q41F软密封球阀链接尺寸及重量：
PN1.6MPa 主要连接尺寸及重量
公称通径DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| L
| 130
| 140
| 150
| 165
| 180
| 200
| 220
| 250
| 280
| 320
| 360
| 400
| H
| 59
| 63
| 75
| 85
| 95
| 107
| 142
| 152
| 178
| 252
| 272
| 342
| W
| 130
| 130
| 160
| 180
| 230
| 230
| 400
| 400
| 650
| 1050
| 1050
| 1410
| Wt(Kg)
| 2.5
| 3
| 5
| 6
| 7
| 10
| 15
| 19
| 33
| 58
| 93
| 160
|
公称通径DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| L
| 130
| 140
| 150
| 165
| 180
| 200
| 220
| 250
| 320
| 400
| 400
| 550
| H
| 59
| 63
| 75
| 97
| 107
| 142
| 152
| 178
| 252
| 272
| 342
| 345
| W
| 130
| 130
| 160
| 230
| 230
| 400
| 400
| 700
| 1100
| 1100
| 1500
| 1500
| Wt(Kg)
| 2.5
| 3
| 5
| 6
| 7.5
| 10
| 15
| 20
| 33
| 60
| 93
| 175
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
| L
| 130
| 140
| 150
| 180
| 200
| 220
| 250
| 280
| 320
| 400
| 400
| 400
| H
| 59
| 63
| 75
| 85
| 95
| 107
| 142
| 152
| 178
| 252
| 272
| 342
| W
| 130
| 130
| 160
| 230
| 230
| 400
| 400
| 700
| 1100
| 1100
| 1500
| 1500
| Wt(Kg)
| 3
| 4
| 5
| 7
| 9
| 12
| 18
| 28
| 46
| 75
| 106
| 190
|
公称通径DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| L
| 165
| 190
| 216
| 229
| 241
| 292
| 330
| 356
| 432
| 508
| 559
| 660
| H
| 59
| 63
| 75
| 97
| 107
| 142
| 152
| 178
| 252
| 272
| 305
| 398
| W
| 130
| 130
| 160
| 230
| 230
| 400
| 400
| 700
| 1100
| 1100
| 1500
| 1800
| Wt(Kg)
| 6.5
| 7
| 8
| 12
| 14
| 18
| 28
| 40
| 65
| 98
| 140
| 250
|
公称通径DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| L
| 165
| 190
| 216
| 229
| 241
| 292
| 330
| 356
| 432
| 508
| 559
| 660
| H
| 59
| 63
| 75
| 97
| 107
| 142
| 152
| 178
| 252
| 272
| 305
| 398
| W
| 130
| 130
| 160
| 230
| 230
| 400
| 400
| 700
| 1100
| 1100
| 1500
| 1800
| Wt(Kg)
| 6.5
| 7
| 10
| 15
| 18
| 25
| 32
| 46
| 75
| | | |
Q41F软密封球阀订货须知：
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的永嘉双雄阀门专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
|
