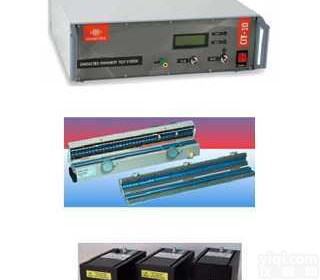

射频传导抗扰度测试系统

射频传导抗扰度测试系统概述

射频传导抗扰度测试系统抗扰度测试系统性价比高，相媲美国外的同类产品，可用于射频传导抗扰度测试，符合汽车大电流注入BCI及带状线测试，符合（ISO11452-4/5及相关标准）以及射频辐射抗扰度测试（符合IEC61000-4-3及相关的标准）。

特点

1、内置9K-1GHz及*大10KHz-230MHz的大功率放大器。

2、采用基于Windows的操控软件，可用于控制多想测试内容。

射频场感应的传导通常是指来自射频发射机的电磁场。该电磁场可能作用于连接安装设备的整个电缆上。虽然被骚扰设备的尺寸比骚扰频率的波长小，但I/O线，例如电源线、通信线、接口电缆等，由于其长度可能是几个波长、则可能成为无源的接收天线网络。

假定连接设备的电缆网络是处于谐振的方式（入/4和入/2开路或折合偶极子，电缆系统间的敏感设备易受到流经设备的骚扰电流的影响，并由相对于参考接地平面（板）具有 150Ω共模阻抗的耦合和去耦网络代表这种电缆系统。

测量方法是使受试设备在骚扰源作用下形成的电场和磁场来模拟来自实际发射机的电场和磁场。这些骚扰场是由试验配置所产生的电压或电流所形成的近区电场和磁场来近似表示 的。用耦合和去耦装置提供騷扰信号给某一电缆，同时保持其他电缆不受影响，只近似于骚扰源以不同的幅度和相位范围同时作用于全部电缆的实际情况。
