Q44F L型三通球阀

产品信息
L型三通球阀 L型三通球阀参数 L型三通球阀报价

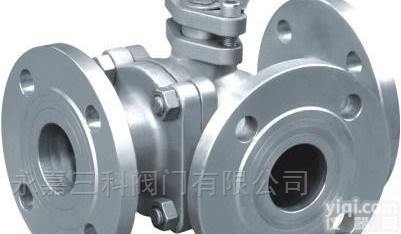

L型三通球阀


名称:L型三通球阀
型号:Q44F
口径:DN15-300
压力:1.6MPa
材质:铸钢、不锈钢
:86-
:
邮箱:
♦进入产品展厅
♦价格合理、质量稳定、交货快捷
♦订货前请向上海胜克阀门有限公司销售部提供产品型号、口径、压力、材质等相关技术参数。http://www.shengkefamen.com

http://www.sheng-ke.net

http://www.cnskv.com

三通球阀相关产品
螺纹三通球阀
L型三通球阀
T型三通球阀
三通法兰球阀
L型三通球阀的概述
Q44F三通L型球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
L型三通球阀主要性能范围

零件名称



材质



GB



ASTM



阀体、阀盖



WCB



A216-WCB



密封圈



PTFE、对位聚苯



PTFE、对位聚苯



球体



1Cr18Ni9Ti



SS 304



阀座、阀杆



2Cr13



A246-416



双头螺栓



35CrMoA



A193-B7


L型三通球阀主要零件材料

公称压力

PN(MPa)



试验压力



壳体



高压液密封



低压液密封



1.6



2.4



1.76



0.6



2.5



3.75



2.75

4.0



6.0



4.4

CLASS150



3.0



2.2

适用工况



适用介质



水、油品、气等非腐蚀介质和酸碱腐蚀介质



适用温度



-28～350℃



应用规范



连接法兰



JB79-59 GB9113、

HG20592-97、 ANSI B16.5



检验试验



JB/T 9092-99 、API598


国标L型三通球阀连接尺寸和外形 PN1.6MPa

型号



公称通径

DN(mm)



尺寸(mm)



L



L2



D



D1



D2



b



f



Z-d



H



W



Q44F-16C

(P)

(R)



15



150



72



95



65



45



14



2



4-14



95



130



20



160



80



105



75



55



14



2



4-14



110



130



25



180



90



115



85



65



14



2



4-18



120



140



32



200



100



135



100



78



16



2



4-18



144



180



40



220



110



145



110



85



16



3



4-18



152



220



50



240



120



160



125



100



16



3



4-23



182



220



65



260



130



180



145



120



16



3



4-18



193



240



80



280



140



195



160



135



20



3



8-18



217



270



100



320



160



215



180



155



20



3



8-18



245



350



125



380



190



245



210



185



22



3



8-18



282



500



150



440



220



280



240



210



24



3



8-23



319



600



200



550



260



335



295



265



26



3



12-23



380



1000



250



670



310



405



355



320



30



3



12-25



460



1400



300



720



370



460



410



375



30



3



12-25



520



1800


美标L型三通球阀连接尺寸和外形 150Lb

公称通径 DN



尺寸(mm)



(in)



(mm)



L



D



D1



D2



b



f



Z-φd



H



LO



1/2



15



140



89



60.5



35



10



1.6



4-φ15



55



130



3/4



20



165



98



70



43



11



1.6



4-φ15



55



130



1



25



165



108



79.5



51



12



1.6



4-φ15



70



140



11/4



32



220



117



79



64



13



1.6



4-φ15



75



180



11/2



40



250



127



98.5



73



15



1.6



4-φ15



90



220



21/2



50



260



152



120.5



92



16



1.6



4-φ19



104



260



2



65



320



178



139.5



105



18



1.6



4-φ19



153



350



3



80



320



190



152.5



127



19



1.6



4-φ19



187



400



4



100



370



229



190.5



157



24



1.6



8-φ19



206



500



5



125



510



254



216



186



24



1.6



8-φ22



252



600



6



150



510



279



241.5



216



26



1.6



8-φ22



244



1000



8



200



580



373



298.5



270



29



1.6



8-φ22



283



1300



10



250



670



406



362



324



31



1.6



12-φ25



345



1600



12



300



720



483



432



381



32



1.6



12-φ25



420



2100


声明：本文中所有文字、数据、图片均只适用于参考，如有改动恕不另行通知。L型三通球阀的具体参数、结构尺寸、价格等详情，请联系我们，：。球阀系列产品展示
